根据协议，广东银纳将成为漫格科技的教育行业总代理。“漫格科技的软件可以完美替代同类型进口软件，对教育类型客户来说，既符合当前政策的支持，又方便客户以较低的成本解决增材制造专业建设中软件选择的难题。可以说为增材制造在教育领域的普及插上了雄健有力的翅膀。”广东银纳销售总监向冬平表示，在漫格科技的增材制造前处理国产软件的全力支持下，广东银纳实现了自研装备在增材制造教育领域专业建设及人才培养软硬件构建中的全部国产化战略目标。

据了解，漫格科技的voxeldance additive软件具备3D打印数据前处理所需要的所有功能，并能很好地解决模型修复、支撑的创建等问题，用户赞誉度高。此前，广东银纳SLA 光固化成型设备采用该软件作为数据准备软件，获得了使用者的一致好评；公司承建的“增材制造设备操作与维护1+x证书”试点，同样采用其作为专业前处理软件。

据悉，广东银纳增材制造技术有限公司在职业教育领域深耕多年，专注于增材制造职业教育，可提供专业建设、课程开发、师资培训、1+x考点建设、赛事支持等专业服务，目前业务范围遍及全国。

知之既深，行之则远。基于全球范围内精湛的制造业专家智囊网络，3D科学谷为业界提供全球视角的增材与智能制造深度观察。有关增材制造领域的更多分析，请关注3D科学谷发布的白皮书系列。

白皮书下载 l 加入3D科学谷QQ群：106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源3D科学谷 l 链接到3D科学谷网站原文。

针对这些市场需求，漫格科技（VoxelDance）团队对DLP/LCD光固化打印常用的应用领域，比如齿科、手办、珠宝和工程设计等，进行了深入研究，重新定义了DLP/LCD 3D打印数据准备软件。由此，Voxeldance Tango 应运而生。

视频：Voxeldance Tango软件© 漫格科技

Voxeldance Tango重新整合了DLP/LCD 光固化3D打印所需的重要功能，界面简洁、友好，用户容易上手。高度自动化的软件功能让整个数据准备流程更加流畅，减少了枯燥的机械化工人操作，提高打印效率。

Voxeldance Tango的主要功能模块包括：

• 文件导入
  可以导入多种类型文件，包括：CLI 文件(*.cli), SLC文件(*.slc), STL(*.stl), 3D Manufacturing Format(*.3mf), WaveFront OBJ文件(*.obj)，Object File Format(*.off)。
• 零件修复
  一键修复破损的模型，包括坏边，孔洞，面片错误方向和交叉面，保证模型能被成功打印。通过自动修复面板，用户可以查看模型信息，包括：顶点、三角形、壳体、坏边、孔洞、错误方向和交叉面。

• 嵌套摆放
  一键自动摆放。相比于基于包围盒的摆放，Voxeldance Tango的嵌套摆放，可以在打印平台上尽可能多的摆放打印零件，提高了打印效率。

• 抽壳
  一键自动抽壳。通过抽壳，可以减少零件打印材料和时间。Voxeldance Tango的抽壳算法可以保证零件抽壳后，零件没有错误。

• 蜂窝结构
  一键自动添加蜂窝结构。蜂窝结构可以提高零件强度，并减少零件打印材料，节约打印成本。

• 标签
  人性化的交互设计，可以随心所欲的添加标签。通过自由框选，用户可以自由控制标签大小和位置。

• 支撑
  Voxeldance Tango提供两种支撑结构，柱状支撑和V-Support，可以一键添加支撑，并能创建和保存支撑脚本为下一次使用。
  尤其是V-Support区别于一般的柱状支撑有以下优点：

1. 更可靠。V-Support是一种脚手架结构的支撑，有可以大大增加支撑强度，提高打印成功率。
2. 更智能。V-Support可以自动避开旁边的零件，使支撑更容易拆除，并且不影响旁边零件的表面质量。
3. 更容易拆除。V-Support可以设置非常细小的支撑头，使支撑更容易拆除，提高零件的表面质量。

模型来自鳞睿工作室

• 切片
  得益于优化的算法，Voxeldance Tango的切片速度非常快。增加了图像抗锯齿，图像灰度和模糊，可以减少打印像素纹，提高模型表面质量。


另外，Voxeldance Tango集成了漫格科技自主研发的几何内核VDK3.0，利用GPU计算加速，支持巨量数据处理，使软件拥有工业级软件的运行效率和稳定性。

几何内核VDK3.0 (VoxelDance Kernel 3.0)

根据漫格科技，他们可以将整个软件和3D打印机整合为一个完整3D打印解决方案，也可以提供API，将软件中集成的功能模块集成到用户现有的3D打印软件解决方案中。

白皮书下载，加入3D科学谷QQ群：106477771
网站投稿请发送至2509957133@qq.com
欢迎转载，转载请注明来源3D科学谷，并链接到3D科学谷网站原文。

这些针对义齿牙冠3D打印的特殊规则，通常需要借助前处理软件进行规划。然而，牙科技工所的设备操作人员，对于3D打印工艺和技术并不了解，所以需要应用工程师和软件团队，给出完整的解决方案。显然，在此环节中所需的前处理操作步骤越简洁、简短，就越有助于技工所用户实现高效、成功的牙冠生产。

针对齿科应用的3D打印前处理流程软件Voxeldance Additive 能够通过简洁的步骤，显著缩短牙冠数据前处理时间，使义齿加工用户摆脱繁冗的3D打印前处理流程，大大提高打印效率，减少人工成本。

本期，3D科学谷将分享Voxeldance Additive 3D打印前处理软件在金属牙冠3D打印中的应用案例，看3D打印前处理软件如何助力义齿加工用户获得更高的效益。

来源：VoxelDance

 七步完成牙冠打印准备

 金属牙冠3D打印时需要解决哪些问题？

1、牙冠数据导入时摆放位置。

在进行牙齿修复时，3D打印所制造的金属牙冠需要套在改小了的天然牙冠上，要求所制造的牙冠在颊、舌侧断面的边缘、轴向和咬合面间隙的适合性，在不同的截面差异应趋于一致，并且要保证精确的边缘密合性。

同时金属内冠制作的是否精密，将直接影响到烤瓷牙佩戴者的舒适度。所以在前处理时需要将牙冠咬合面朝下摆放，若咬合面朝上摆放时，支撑将搭建在冠内，在后续的去支撑和打磨过程中会加大车金工作量，且将无法保证颊侧、舌侧及咬合面的间隙精度，失去了与传统铸造金瓷冠相比的优势。

2、打印平台上要求牙冠尽可能高密度摆放。

用户是根据单颗牙齿来制定收费标准的。平台上摆放更多数量的牙冠，这样既可以提高加工效率又可以帮助义齿加工厂降低生产成本，提高总体效益。

3、牙冠3D打印支撑的方案。

通常，在选区激光熔化过程中，支撑结构的构建是必要的，有几方面原因：一方面是支撑结构加强和支持零件与构建平台的稳定性;其二是支撑结构带走零件构建过程中多余的热量;其三是支撑结构可以防止零件翘曲以及减少零件构建过程中的失败几率。

对于支撑的需要为以下几点：一要求搭建的支撑结构及生成的点位合适且强度足够，保证打印的牙冠不发生变形；二要求生成的支撑容易去除，降低后处理中车金的工作难度；三要求支撑生成高效且准确，运行支撑脚本生成支撑后无需再进行手动调整；四要求支撑搭建体积小，降低支撑打印的粉末消耗量。

4、打印准备流程需要简单、高效。

一般操作打印机的人员，对于3D打印工艺和技术并不了解，所以需要应用工程师和软件团队，给出完整的解决方案。方案要求用户需要进行的操作步骤尽可能的简洁，且各步骤需要的处理时间较短。用户只需要根据方案的指导进行简单的操作，就能快速的完成所有的3D打印前处理流程，并且成功打印。

 以上问题能得到快速解决吗？

Voxeldance 针对以上问题和需求，与合作伙伴易加三维共同测试与优化了Voxeldance Additive 软件，其主要功能包括：

• 针对圆形平台的2D嵌套摆放；
• 一键牙冠自动朝上摆放，在没有这个功能之前，需要用户手动调整每一个牙齿，这是一个非常繁琐和不友好的工作；
• 最优化的2D嵌套摆放算法，能高密度摆放牙齿， 并在1分钟内完成摆放；
• 高效的自动支撑和切片算法，保证打印成功率。

下面，我们通过应用案例，具体看一下用户如何使用Voxeldance Additive 进行金属牙齿打印的数据前处理，并完成打印。

1、创建打印平台。点击创建平台图标，添加易加3D打印设备EP-M150。

来源：VoxelDance

2、批量导入需要打印的牙齿。点击快速导航栏的“打开文件“，Voxeldance支持导入所有的cad文件格式。

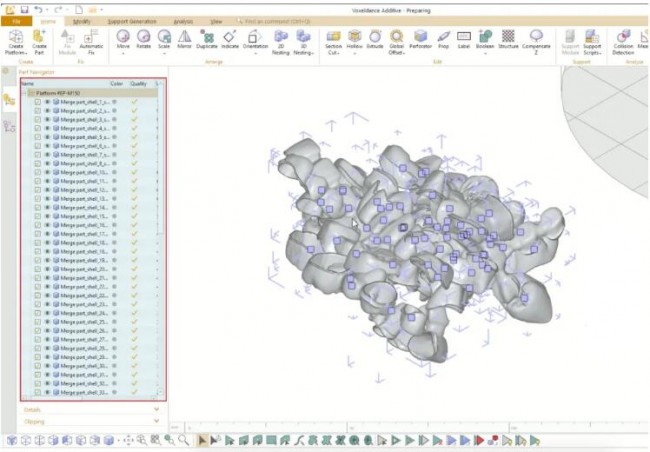

3、导入牙冠后，需要检查牙冠质量。在零件列表中的质量栏可以快速查看牙冠质量。如果为勾，表示零件质量完好，可以打印。如果为叹号，表示零件需要修复，使用Voxeldance Additive的自动/半自动修复工具可以快速修复零件。如果为灰色横杠，选中所有牙齿，双击任意零件的质量状态，更新零件质量。

来源：VoxelDance

4、导入后的零件方向通常参差不齐， 此时需要将牙齿冠底朝下摆放。使用优化方向中的牙齿方向工具，可以快速将牙冠自动朝上摆放。

来源：VoxelDance

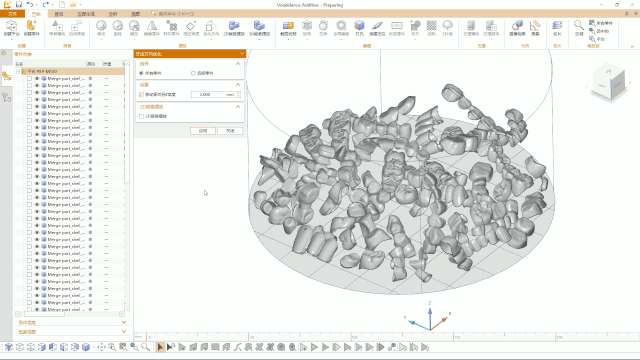

5、选择2D嵌套摆放，设置好摆放参数，比如摆放精度，零件间距，平台边距。通常旋转设置为20度18个旋转方向和摆放准则为最小面积，点击应用，所有牙齿将会在5秒内以最紧凑的方式摆放在打印平台上。

来源：VoxelDance

6、接下来，需要对摆放好的牙冠添加支撑。经过工程师的反复测试，已经调试出了适合所用打印设备的支撑参数，并且已将其添加到支撑脚本。用户只需要选中所有牙齿零件，点击支撑脚本下面的三角小箭头，选择运行牙齿脚本，支撑可以在短短1分钟内生成。Voxeldance Additive强大的支撑算法，可以避免漏点少点，大大提高的了打印成功率。

来源：VoxelDance

7、生成切片，选择切片工具，勾选导出切片文件，选择导出格式为cli，设置导出路径，点击开始，5秒生成切片。

来源：VoxelDance

至此，在Voxeldance Additive中的数据前处理流程已经全部完成，整个流程只花费了6分钟左右。

最后用户需要将生成好的切片导入到3D打印设备内，添加扫描路径，并开始打印。经过约5.5个小时后，3D打印机就会完成打印工作，一盘金属牙冠就会展现在用户眼前了。

案例来源：VoxelDance(www.voxeldance.cn)

白皮书下载，加入3D科学谷产业链QQ群：529965687
网站投稿请发送至2509957133@qq.com
欢迎转载，长期转载授权请留言

由于3d打印技术的独特性，传统的CAD模型数据是不能直接用于3d打印的。从cad模型到实现打印，必须要将cad模型转化为stl格式，根据不同的打印技术处理模型，最后生成能够被3d打印机识别的切片文件，发送给打印机进行打印。这个文件转化和处理的过程叫做3d打印前处理。

VoxelDance的使命就是帮助用户快速完成3d打印前处理。
它有以下特点：
• 合理规划3d打印前处理流程；
• 将所有的功能模块集成在一个平台上，用户只要一个软件就能完成所有的前处理工作；
• 智能化功能模块设计，通过它强大的算法库和优化的算法内核，用户可以一键操作，节约3d打印前处理时间，减少人工操作错误。

 3D打印前处理流程

由VoxelDance实现的3d打印前处理过程主要步骤包括：模型导入，stl模型修复，模型编辑，摆放，生成支撑，切片。

 模型导入

VoxelDance支持所有的CAD格式导入，包括：CLI Flies(*.cli), SLC Flies(*.slc), STL(*’stl), 3D Manufacturing Format(*.3mf), WaveFront OBJ Files(*.obj), 3DExperience (*. CATPart), AUTOCAD (*.dxf, *.dwg), IGES (*.igs, *iges), Pro/E/Cro Files (*.prt, *asm), Rhino Files(*.3dm), SolidWorks Files (*. sldprt, *. sldasm, *. slddrw), STEP Files (*.stp, *. step) 等格式。

 stl模型修复

模型导入后，VoxelDance可以快速检测模型错误，强大的修复算法，可以实现一键全自动修复模型。你也可以进入修复模块，使用修复法向，缝合三角面，关闭细小孔洞，删除噪声壳体，包裹外壳表面等半自动修改工具完成修复。

 模型编辑

vd的模型编辑工具可以根据3d打印的需求对模型进行切割，抽壳，打孔，添加标签，布尔运算，添加晶格结构，z补偿。添加晶格结构可以一键快速生成复杂的晶格结构，节约打印材料。

 摆放

VD的摆放功能强大，特别是2d，3d自动摆放。如果你使用的是sls 3d打印技术，vd的3d摆放功能能够帮助你在打印平台内尽可能多的放置打印零件。基于vd高度优化的内核算法，即使大量的零件摆放也能快速完成。使用vd的子嵌套和矩形烧结盒工具，你可以将一些脆弱的小零件放置在一个小盒子内，不仅可以起到保护作用，也可以方便你从大量的粉末内取出。

 支撑

vd提供多种支撑结构，包括：智能支撑，块支撑，线支撑，点支撑和柱状支撑。你可以一键自动添加支撑，也可以进入支撑模块，进行编辑支撑参数，手动添加支撑，删除支撑等操作。块支撑，线支撑和点支撑采用的是非实体的，线状结构，可以减少支撑的生成时间。柱状支撑主要用于精致的打印零件，比如戒指，耳环等珠宝产品。

 智能支撑

VoxelDance的智能支撑非常强大，用这种支撑算法生成的支撑点位置准确，支撑结构系统整体，减少手动支撑可能造成的人工错误。它采用类似于建筑结构设计的桁架结构，可以保证结构强度的前提下减少支撑材料。

 切片

最后生成切片文件。进入切片模块，你可以预览每一层的切片。如果你的机器有变光斑设计，你也可以在切片模块中设置bp参数，并导出相应的文件格式。

 软件版本与试用

2019年5月，VoxelDance在美国底特律rapid tct上正式发布了VoxelDance的软件。
基础版可以用于dlp打印，是免费的。专业版和旗舰版根据可用于sls, sla, slm打印，不同的打印模块收取相应的费用。

VoxelDance也提供专业版本30天试用期，只要登陆VoxelDance.com，申请试用，填写一些基本信息并提交，VoxelDance就会发送下载链接给你。

文章来源：VoxelDance
