攀枝花三帝科技:3D打印助力髋关节患者骨盆修复

盆骨骨折是一种严重外伤,占骨折总数的1%~3%,多由高能外伤所致,半数以上伴有合并症或多发伤,致残率较高。严重者通常需要手术治疗,一般采用先复位后固定的手术方式。传统手术操作缺少术前较为系统的规划,使得医生在术中对骨折部位的复位和固定操作较为困难。

随着3D打印技术的发展,个性化3D打印医疗仿真模型使得医生能够更加直观、准确地发现X射线、CT、MRI等传统影像学资料隐藏的解剖信息,通过在模型上施行手术模拟,指导手术方案的制定,进行术前演练,提前设计患者病变部位的模型,预先制作、折弯固定骨板,使手术得以更加高效、精准、便捷地进行。

近期,北京三帝科技子公司攀枝花三帝科技有限公司(以下简称“攀枝花三帝科技”)携手攀枝花学院附属医院应用3D打印技术成功完成了若干例髋关节患者的骨盆骨折修复手术。

案例一:
男性,54岁,就医于攀枝花学院附属医院髋关节外科,入院诊断:右侧髋臼粉碎性骨折,右侧髋关节腔内可见游离骨片影,右侧髋关节周围软组织肿胀明显。

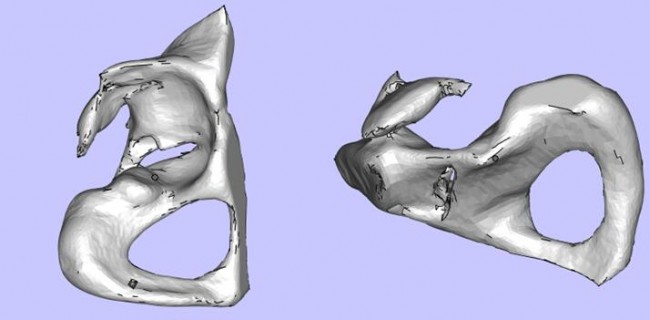

Case 1_1图:重建三维模型-破损
Case 1_2图:重建三维模型-修复

案例二:
男性,51岁,就医于攀枝花学院附属医院髋关节外科,入院诊断结果:左侧骼骨粉碎性骨折,部位断端错位,周围软组织肿胀;双侧骶髂关节。髋关节未见明显脱位。

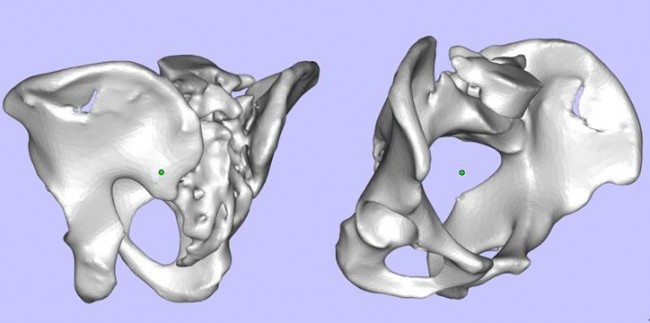

Case 2_1图:重建三维模型-破损
Case 2_2图:3D打印重建三维模型-修复

案例三
男性,40岁,就医于攀枝花学院附属医院髋关节外科,入院诊断结果:耻骨上支断裂、下支断裂;坐骨断裂;髋臼不同程度的破裂及错位。

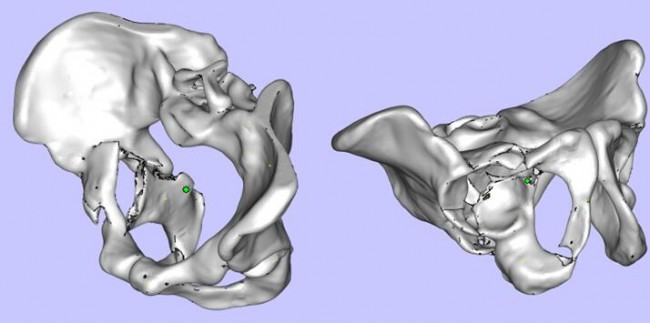

Case 3_1图:重建三维模型-破损
Case 3_2图:重建三维模型-修复

案例四:
男性,42岁,就医于攀枝花学院附属医院髋关节外科,入院诊断结果:左侧髋臼不同程度的破裂及错位;骼骨骨折。

Case 4_1图:重建三维模型-破损
Case 4_2图:重建三维模型-修复

攀枝花学院附属医院髋关节外科在先天性髋关节发育不良、髋部肿瘤、感染、结核等疾病的诊治方面国内领先,其通过结合多种现代医学手段治疗髋关节专科疾病,令众多患者得到了准确高效的治疗。

在以上案例中,攀枝花学院附属医院将患者手术部位的CT数据传输给攀枝花三帝科技,攀枝花三帝科技利用计算机软件将二维数据重构为三维模型,并利用三维软件设计修复模型,最后3D打印出仿真解剖模型。医生再根据3D打印仿真模型进行术前规划,在模型上施行手术模拟,制定手术方案,并处理好需要固定的钢板。3D打印仿真解剖模型的应用缩短了手术时间,减少了患者出血量、手术创伤面积及透视次数,降低了手术难度。

攀枝花三帝科技是位于攀枝花西区的一家集3D打印康复辅具的研发、设计、制造、临床应用及服务于一体的企业。母公司三帝科技将3D打印技术在康复医疗中的研发应用作为重要的战略,稳健布局、加速发展中。目前已形成了以3D打印系统(设备、材料、工艺、软件)、3D打印康复医疗应用、云制造打印服务为全面支撑的智能制造运营体系。依托母公司3D打印等先进制造技术,攀枝花三帝科技拥有康复领域专家和3D打印专业技术科研团队,以及完备的产品、服务支撑体系。自主研发的3D打印医疗仿真模型、3D打印康复器具、3D打印手术导板、3D打印植入物等3D打印精准医疗应用,可为用户提供私人定制的个性化康复解决方案。

2图:攀枝花三帝科技3D打印康复辅具工程技术研究室

目前攀枝花三帝科技已与攀枝花市所有三级以上医院达成战略合作,建立了3D打印康复辅具工程技术研究室。
