3D打印与航空发动机白皮书2.0

谷白皮书是基于3D科学谷使命:提供有价值的洞见,并结合相关社会资源转化为驱动产业发展的力量。结合3D科学谷所拥有的国际化的资源,基于精湛的制造业专家智囊网络,3D科学谷在中国市场建立了增材制造洞察力体系,并通过近年来的市场研究和分析工作推动了中国市场在实施方面的进展。

航空制造业是对于零件的安全性能要求十分严格的行业。增材制造-3D打印技术在这一领域的应用发展过程中,曾面临着种种质疑声,例如3D打印的效率怎能与传统工艺相比?3D打印成本昂贵,怎能替代传统工艺用于批量生产零件?3D打印技术如何满足航空制造业对产品性能的需求?

然而正如3D科学谷在《3D打印与工业制造》一书中谈到的:“我们总是陷入将3D打印与传统制造方法进行一对一比较的误区,原因在于我们很容易忽略3D打印技术不是在生产和原来一样的零件,而是生产完全不一样的零件,不一样的形状,不一样的材料,不一样的性能。” ,我们看到,正是这些“完全不一样的零件” ,为航空发动机的设计创新带来了广阔空间。

例如,在GE Catalyst 涡轮螺旋桨发动机中,超过三分之一的部件是通过3D打印技术生产制造的,在发动机中有855个单独的部件可以通过增材制造技术组合成12个部件,因此大幅提升了发动机研制速度,还帮助发动机成功“瘦身”100多磅。GE9X发动机拥有304个通过增材制造的零件,涵盖了七大类型的3D打印零部件。从这些应用的发展中,我们清晰的感受到3D打印技术已成为了航空发动机制造领域的核心技术。

《3D打印与航空发动机白皮书2.0》从航空发动机市场、3D打印飞机发动机应用、FAA在增材制造领域的规范、仿真与数字孪生、典型专利、供应链,几个维度透视3D打印技术在航空发动机制造领域的应用发展,并由此展现了3D打印技术在整个航空产业链中所占据的战略性地位。

Whitepaper_Aerospace Engine_cover_1

Whitepaper_Aerospace Engine_cover_2

Whitepaper_Aerospace Engine_cover_3

Whitepaper_Aerospace Engine_1

Whitepaper_Aerospace Engine_2

Whitepaper_Aerospace Engine_3

Whitepaper_Aerospace Engine_4

Whitepaper_Aerospace Engine_5

Whitepaper_Aerospace Engine_6

Whitepaper_Aerospace Engine_7

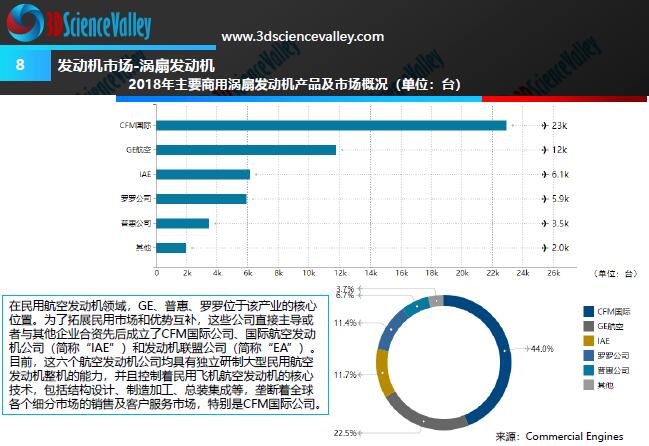

Whitepaper_Aerospace Engine_8

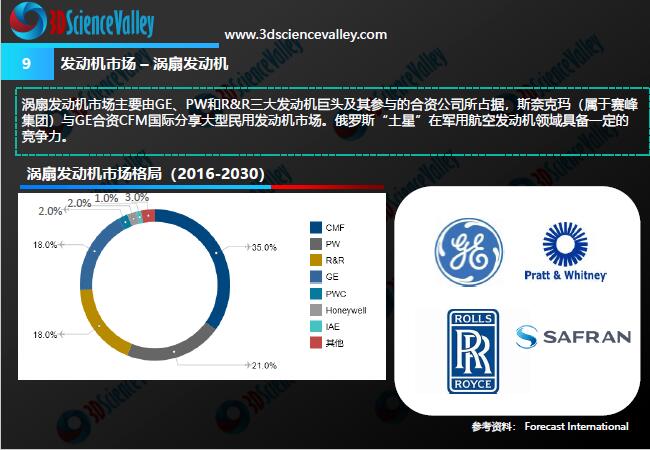

Whitepaper_Aerospace Engine_9

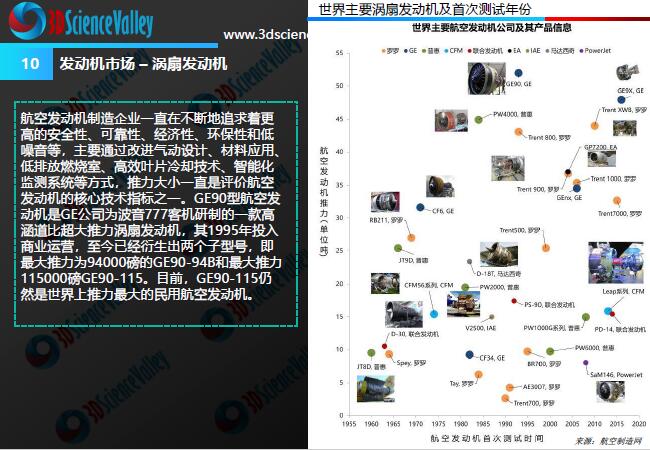

Whitepaper_Aerospace Engine_10

Whitepaper_Aerospace Engine_11

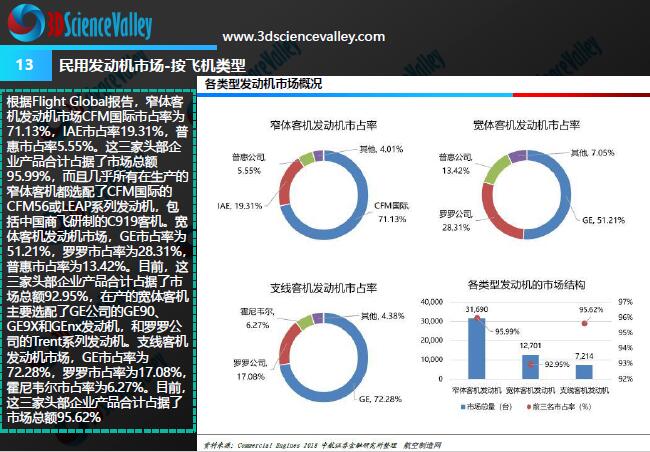

Whitepaper_Aerospace Engine_12

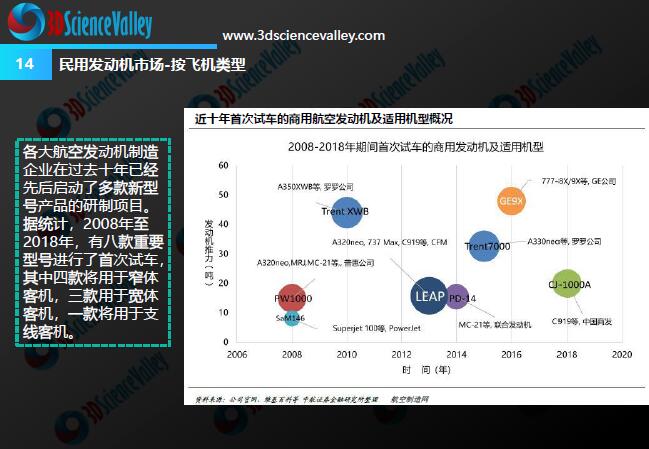

Whitepaper_Aerospace Engine_13

Whitepaper_Aerospace Engine_14

Whitepaper_Aerospace Engine_15

Whitepaper_Aerospace Engine_16

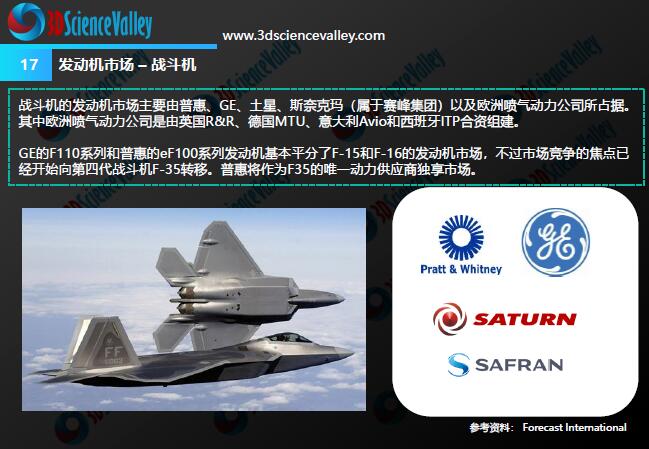

Whitepaper_Aerospace Engine_17

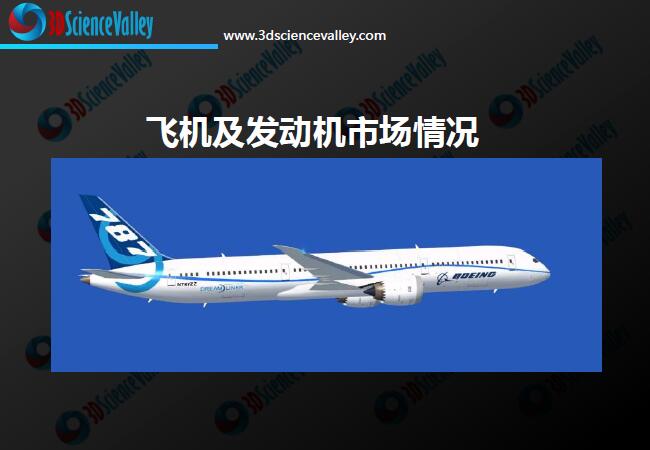

Whitepaper_Aerospace Engine_cover_4

Whitepaper_Aerospace Engine_18

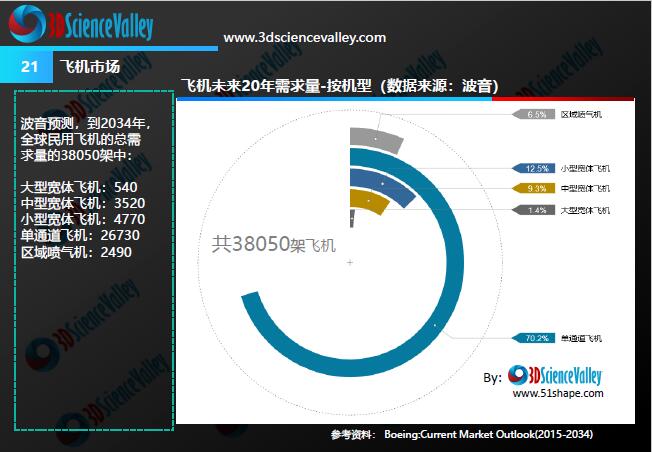

Whitepaper_Aerospace Engine_19

Whitepaper_Aerospace Engine_20

Whitepaper_Aerospace Engine_21

Whitepaper_Aerospace Engine_22

Whitepaper_Aerospace Engine_23

Whitepaper_Aerospace Engine_24

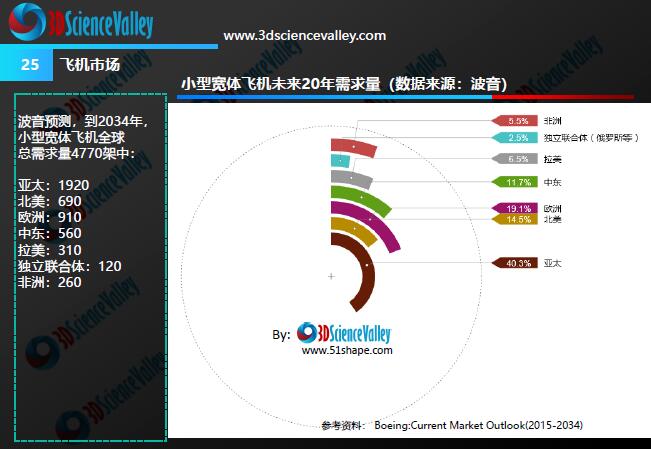

Whitepaper_Aerospace Engine_25

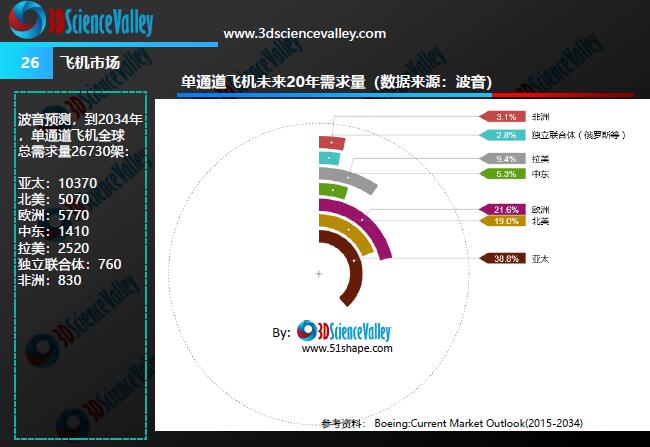

Whitepaper_Aerospace Engine_26

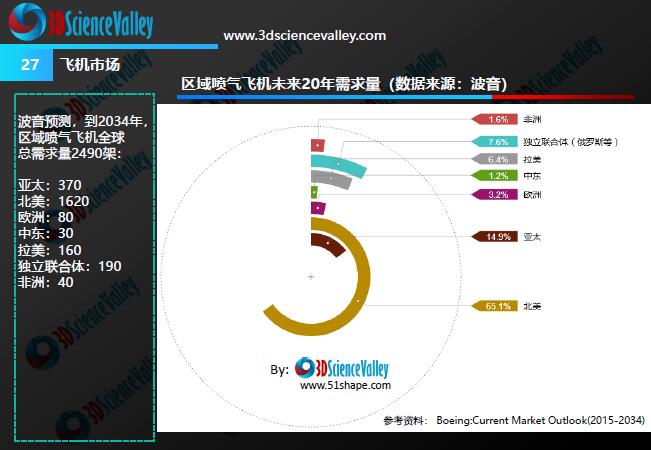

Whitepaper_Aerospace Engine_27

Whitepaper_Aerospace Engine_28

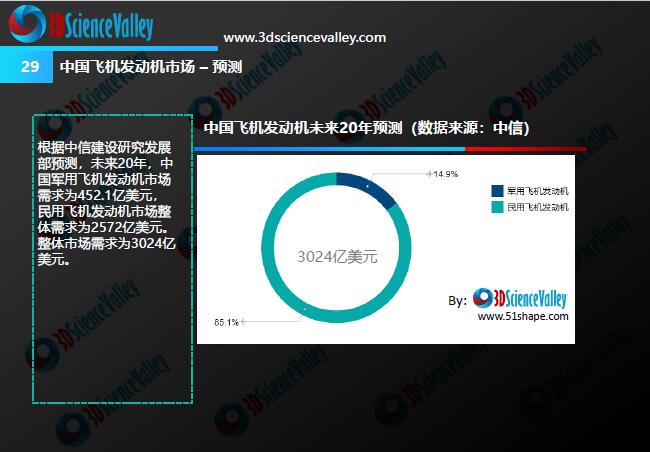

Whitepaper_Aerospace Engine_29

Whitepaper_Aerospace Engine_cover_5

Whitepaper_Aerospace Engine_30

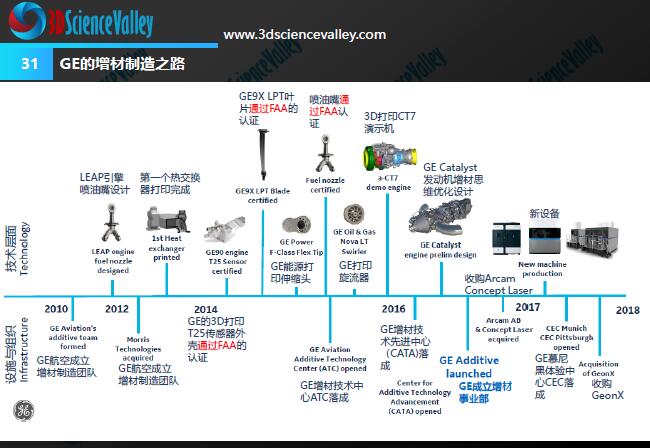

Whitepaper_Aerospace Engine_31

Whitepaper_Aerospace Engine_32

Whitepaper_Aerospace Engine_33

Whitepaper_Aerospace Engine_34

Whitepaper_Aerospace Engine_35

Whitepaper_Aerospace Engine_36

Whitepaper_Aerospace Engine_37

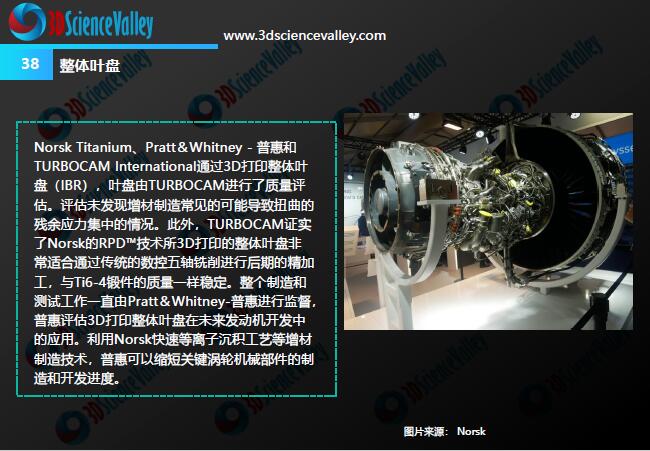

Whitepaper_Aerospace Engine_38

Whitepaper_Aerospace Engine_39

Whitepaper_Aerospace Engine_40

Whitepaper_Aerospace Engine_41

Whitepaper_Aerospace Engine_42

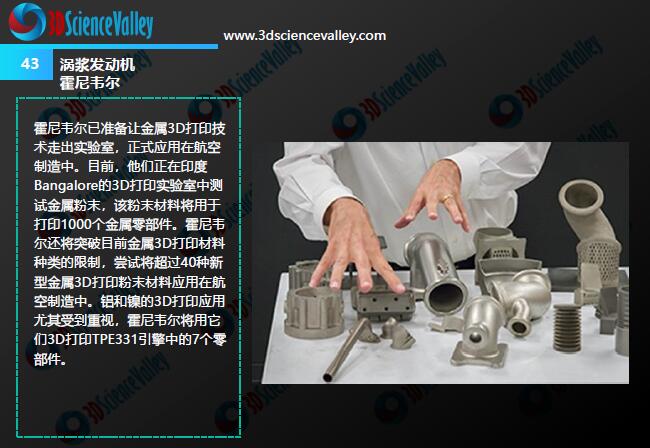

Whitepaper_Aerospace Engine_43

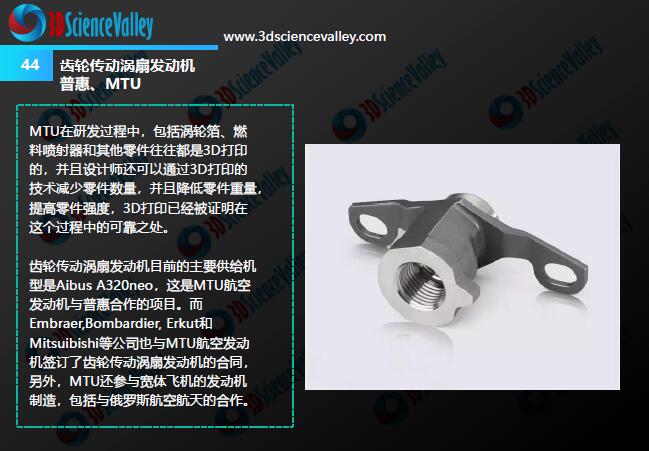

Whitepaper_Aerospace Engine_44

Whitepaper_Aerospace Engine_45

Whitepaper_Aerospace Engine_46

Whitepaper_Aerospace Engine_47

Whitepaper_Aerospace Engine_cover_6

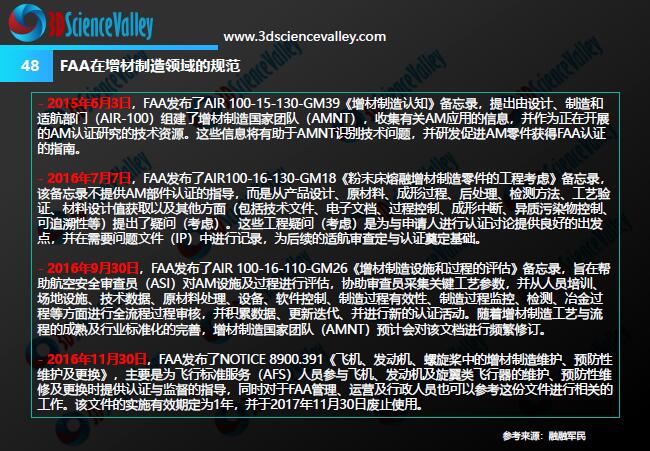

Whitepaper_Aerospace Engine_48

Whitepaper_Aerospace Engine_49

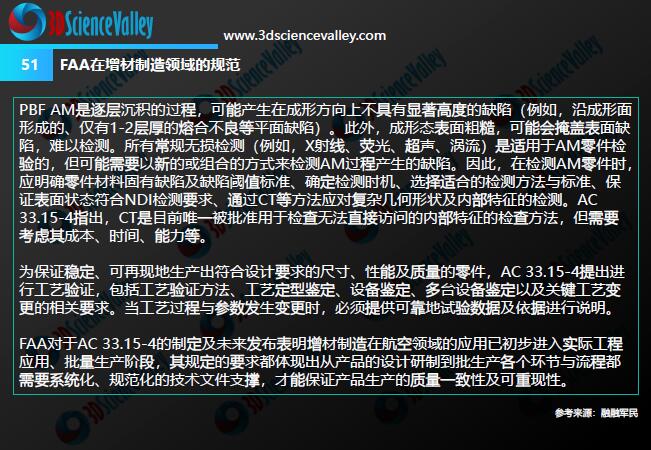

Whitepaper_Aerospace Engine_50

Whitepaper_Aerospace Engine_51

Whitepaper_Aerospace Engine_52

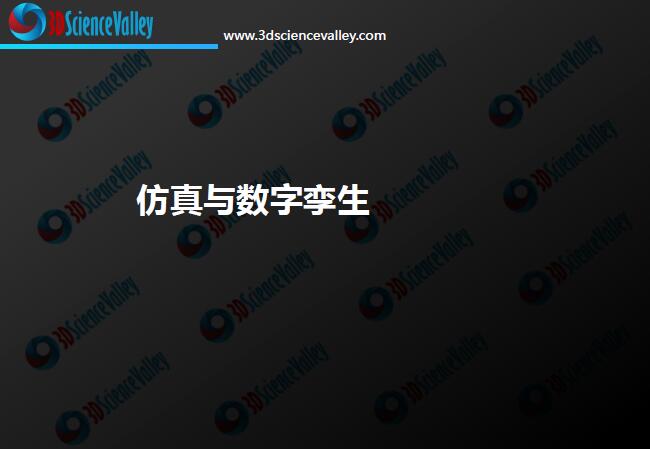

Whitepaper_Aerospace Engine_cover_7

Whitepaper_Aerospace Engine_53

Whitepaper_Aerospace Engine_54

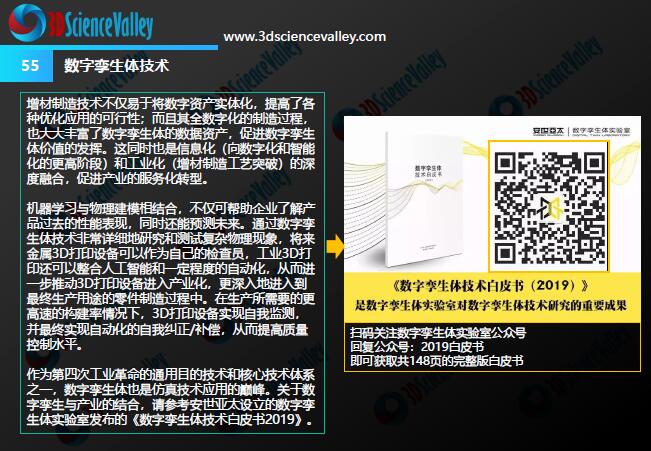

Whitepaper_Aerospace Engine_55

Whitepaper_Aerospace Engine_cover_8

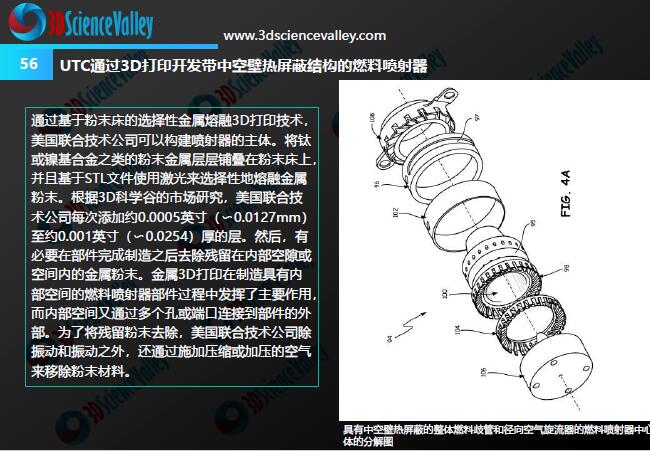

Whitepaper_Aerospace Engine_56

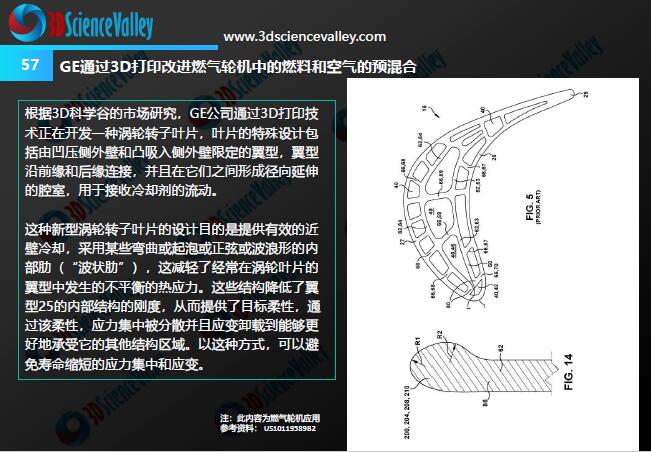

Whitepaper_Aerospace Engine_57

Whitepaper_Aerospace Engine_58

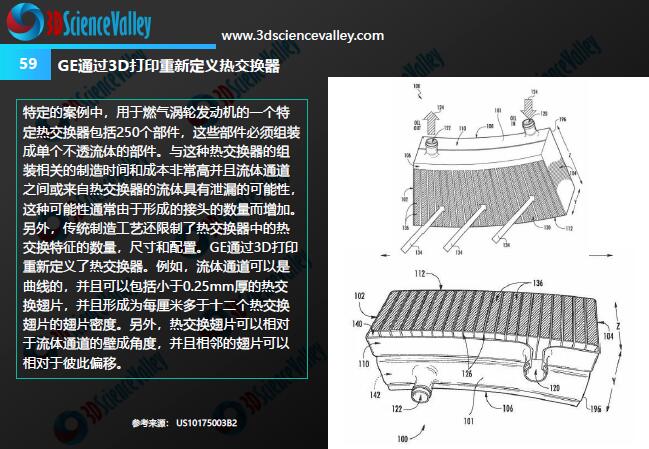

Whitepaper_Aerospace Engine_59

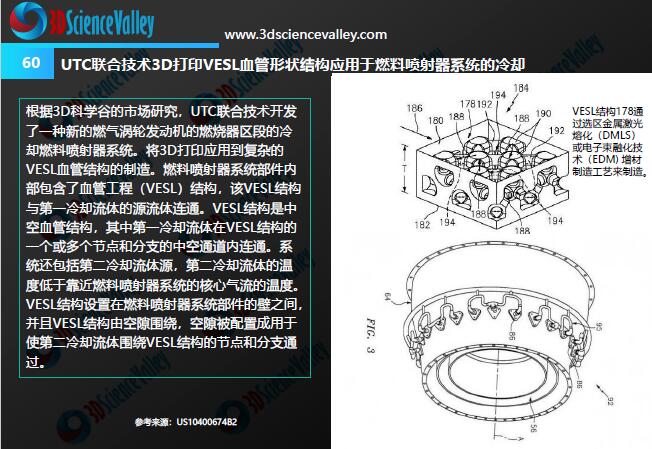

Whitepaper_Aerospace Engine_60

Whitepaper_Aerospace Engine_61

Whitepaper_Aerospace Engine_62

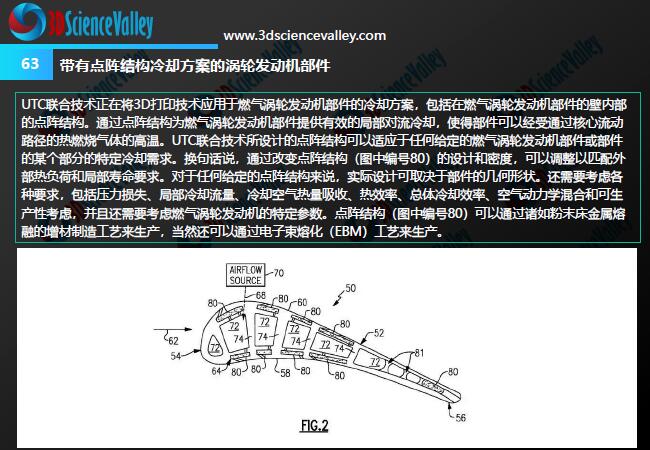

Whitepaper_Aerospace Engine_63

Whitepaper_Aerospace Engine_64

Whitepaper_Aerospace Engine_65

Whitepaper_Aerospace Engine_66

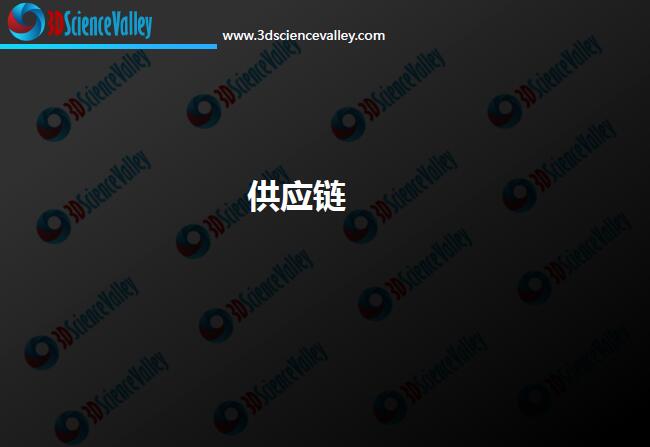

Whitepaper_Aerospace Engine_cover_9

Whitepaper_Aerospace Engine_67

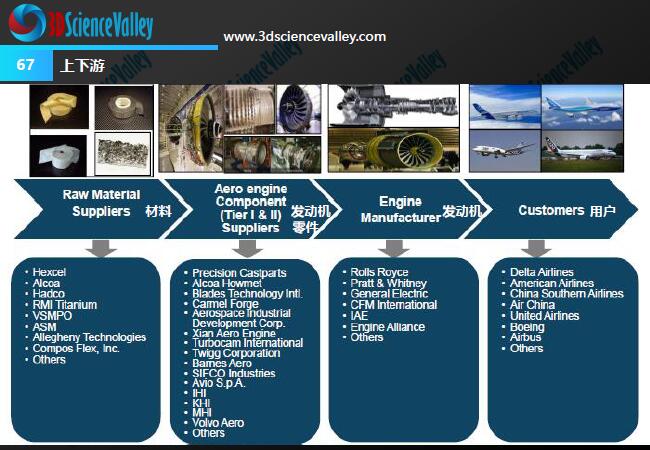

Whitepaper_Aerospace Engine_68

Whitepaper_Aerospace Engine_69

Whitepaper_Aerospace Engine_70

Whitepaper_Aerospace Engine_71

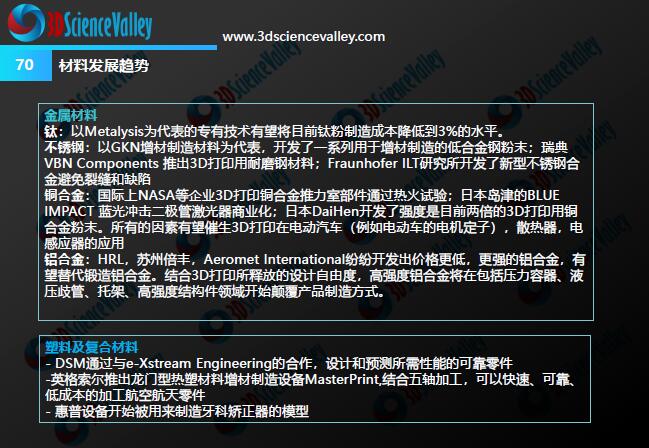

Whitepaper_Aerospace Engine_72

Whitepaper_Aerospace Engine_73

Whitepaper_Aerospace Engine_74

Whitepaper_Aerospace Engine_cover_10

Whitepaper_Aerospace Engine_cover_11白皮书PDF文件将在1个工作日内上传至3D科学谷QQ群(群号:529965687)群文件-白皮书文件夹。

白皮书下载,加入3D科学谷产业链QQ群:529965687
