Voxeldance Additive 2.0发布啦!

Voxeldance Additive 1.0发布于2019年5月,不仅可以成熟应用于在光固化打印技术上,并且在一些小型的SLM打印机上有成功应用案例,比如易加EP-M150机器的齿科打印和金属开瓶器打印。经过一年的迭代和研发,上海漫格科技将正式发布新一代的数据处理软件——Voxeldance Additive 2.0, 一个更加快,更强大的3d打印数据处理软件,特别是针对SLM金属打印,Voxeldance Additive 2.0迈出了巨大的一步。

下面是来自VoxelDance的用户和合作伙伴的在测试2.0以后的评价和实际打印图片,先睹为快!

“Voxeldance makes it easy to switch over from other software and allows for faster working, since calculations happen quicker. Features which are additional in other software are already included from the start, without having to spend extra money. And the support is great, quick and always very precise.”

“由于计算速度很快,Voxeldance可以轻松地从其他软件切换并允许更快的工作。 从一开始就已经包含了其他软件中的其他功能,而无需花费额外的金钱。 而且支撑非常棒,快速而且总是非常精确。”  ——— from Marvin, 3D打印专家, Ego3D

“My settings for the smart supports are tuned enough to almost blindly trust the software. Only small check for touchdown points and send to the printer. Automatic fixing is really “one hit” and its fixed. Enough tools for manual modifications on board, if ever needed. 2.0 is really a milestone according support generation and model preparation. Continuous improvement and direct contact to the developers makes the software really your own. If you need a function that is not already build in, just drop an email and you can be sure, it’s in the pipeline.”
“我对智能支持的设置已经过充分调整,几乎可以盲目地信任该软件。 仅需少量检查接触点并发送到打印机。自动修复真的是‘一键点击’,并且能够修复。如果需要,足够的工具可以进行手动修改。对于支持生成和模型准备, 2.0确实是一个里程碑。持续不断的改进,并且和开发人员直接的交流,使软件就像是自己的一样。如果你需要一个功能并希望能够加进去,只要一封邮件,你就会肯定,他已经在筹备中了。“——— from Florian, CEO,surface engine

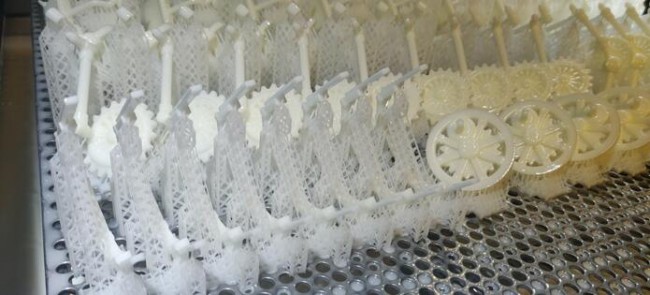

SH Mange_Voxeldance_1图片来自Florian, surface engine

“VoxelDance has enabled us to quickly go through several design iterations – maintaining focus on the product development. Instead of having to add support structures to each individual design, we used a Smart Support Template turning the printing part of the development into a click-and-print workflow. Thus, the designer had more time to work on the perfect fit design instead of spending hours on print preparation.”
“VoxelDance使我们能够快速进行几次设计迭代,专注于产品开发。 无需为每个单独的设计添加支持结构,我们使用了智能支持模板,将开发的打印零件变成了一件点击并打印的工作流程。 因此,设计师有更多的时间来进行完美的设计,而不必花大量时间进行印刷准备。” ——— from Christopher,创始人/CTO, Dreigeist

SH Mange_Voxeldance_2图片来自Christopher, Dreigeist

Voxeldance Additive 2.0 的主要更新内容,包括:

  1. 自动修复算法升级
  2. 2D摆放算法升级
  3. DLP支撑升级
  4. SLM打印支撑模块升级
  5. 显示和交互升级

其中最重要的是2D摆放算法升级、针对DLP打印技术的支撑升级和针对SLM打印技术的支撑模块升级。

Voxeldance Additive 2.0的自动修复算法得到了极大提升,VoxelDance测试了Thingi10k数据库中将近4000个模型,修复成功率达到99%。同时,考虑到用户打印模型的复杂程度对模型修复效率的影响,Voxeldance Additive 2.0提供了2种不同的修复方式:标准修复和简单修复。标准修复可以使模型得到全面修复;简单修复不会修复自相交,这样对于一些自相交面片非常多的模型,可以在保证模型成功打印的前提下,提高修复效率。

SH Mange_Voxeldance_4修复前

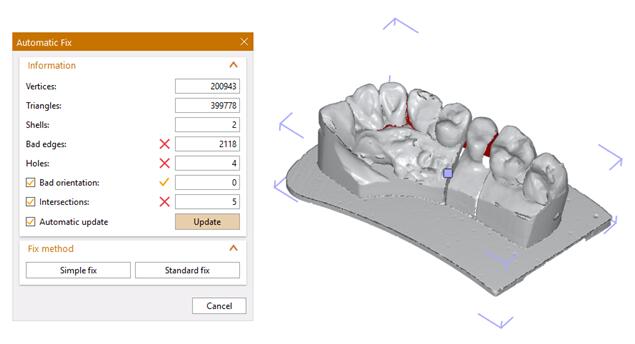

SH Mange_Voxeldance_3修复后

针对DLP 打印的面曝光技术,Voxeldance Additive 2.0整合了最新一代的DLP智能支撑(脚手架结构的柱状支撑)。相对于一般的柱状支撑,DLP智能支撑的交叉连接结构更加牢固,提高了打印成功率。VoxelDance的智能支撑优化算法可以在保证支撑强度的同时,自动简化支撑结构,以节约打印材料,降低成本。DLP智能支撑能自动避免支撑和零件干涉,减少后处理时间。

SH Mange_Voxeldance_5DLP智能支撑

可用于DLP打印的还有柱状支撑,Voxeldance Additive 2.0增加了边缘支撑相互连接的交联方式,交叉杆连接开始高度、宽度、角度和间隔高度的参数设置。

SH Mange_Voxeldance_6DLP用户使用Voxeldance Additive 2.0成功打印的手办零件,图片来自北京迈趣三维科技有限公司

SH Mange_Voxeldance_7DLP用户使用Voxeldance Additive 2.0成功打印的手办零件,图片来自北京迈趣三维科技有限公司

Voxeldance Additive 2.0的SLM支撑模块升级,包括了多种支撑类型的自动支撑脚本和灵活的手动支撑。根据设置角度、高度和面积参数,用户可以自定义在不同的区域生成不同的支撑。比如,柱状支撑、最低线支撑、体支撑、最低点支撑、底板、实体支撑和智能支撑,以满足多种打印需求。更强大的手动支撑功能设计,包括支撑区域列表、支撑模板修改、支撑锚点编辑等,可以使用户随心所欲的修改和添加支撑,达到最完美的支撑设计。另外为线性支撑增加厚度,智能支撑增加了十字加厚的支撑类型。

SH Mange_Voxeldance_8多支撑类型的自动支撑脚本

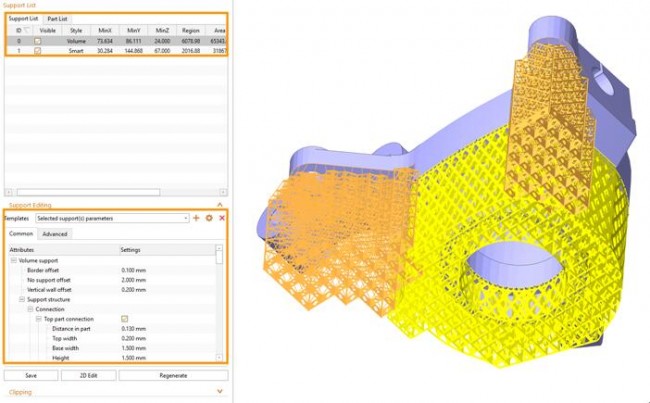

SH Mange_Voxeldance_9支撑区域列表和支撑模板,用于手动支撑

SH Mange_Voxeldance_10块状支撑加厚

SH Mange_Voxeldance_11智能支撑加厚

SH Mange_Voxeldance_12实体支撑类型

Voxeldance Additive 2.0的2D摆放更加密集,更加强大。摆放密度从之前的0.5mm提高至0.1mm, 大大提高了打印平台利用率,节约打印成本。为满足用户多种打印需求,提供多种摆放策略,包括根据零件高度摆放、从平台中心或边角摆放、避免打印后段刮刀行程增加,缩短打印时间,提高打印效率。

SH Mange_Voxeldance_130.1零件间隙的2d嵌套摆放

SH Mange_Voxeldance_14零件根据高度摆放

SH Mange_Voxeldance_15零件根据刮刀方向,从右边摆放

在显示和交互方面,Voxeldance Additive 2.0的支持用户无鼠标中键,快捷拖拽平台和放大缩小视图,大大提升了用户体验。针对没有网络激活的用户,Voxeldance Additive增加了二维码激活功能,方便用户激活软件,避免手动激活出错的问题。

SH Mange_Voxeldance_16

来源:Voxeldance Additive
