定制足托,3D数字化技术帮助烧伤患者正常行走

康复辅助器具是改善、补偿、替代人体功能和实施辅助性治疗以及预防残疾的产品。近年来,随着3D数字化技术的成熟发展及医疗辅具市场的精准化、定制化需求的增长,3D数字化技术在矫形器、假肢等康复辅具上得到了广泛应用。

本期,3D科学谷将分享一则使用3D扫描与3D打印技术为下肢烧伤患者定制足托辅具,帮助患者正常行走的案例。

block 案例背景

某烧伤患者,因右腿烧伤导致腿部发生屈曲,走路需要垫脚尖,无法着地。在做康复治疗时,矫形师与赛乐得医疗科技团队利用三维扫描及3D打印技术为他量身定制了一个足托,让他能够正常的行走。

医疗辅具传统制作方式的弊端

每位康复患者身体情况存在差异性,而传统的医疗康复辅具制作方法存在弊端,如:

  • 石膏纱布缠绕患者身体取模,获取模型的准确度较低,受医师技术水平的影响较大
  • 制作工序繁琐复杂,周期长,成本费用高
  • 材质笨重,佩戴舒适度低,美观性较差等

而3D 数字化技术以其独特的优势不仅可以在减轻质量的同时提高康复辅具的准确性及美观度,满足患者定制化的需求,还能大大的降低康复辅具的制作成本。

block 3D数字化解决方案

3D扫描

在制作足托前,赛乐得医疗科技团队首先使用了先临三维EinScan H双光源彩色3D扫描仪对患者的足部及小腿进行扫描,在几分钟内就完成了数据的采集,获取了准确的高质量模型数据。

Shining_Food_1

Shining_Food_2

EinScan H 双光源彩色手持3D扫描仪采用红外VCSEL和白光LED两种光源,适应各种扫描物体要求的同时支持人像扫描模式,可智能补光,提升扫描舒适感,对人体和眼部无伤害,避免了对患者伤处的二次伤害,引起不适。

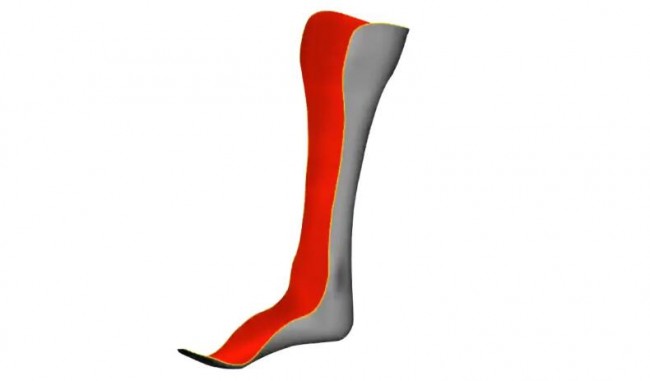

智能设计

导出STL格式数据后,赛乐得医疗科技团队运用相关三维设计软件,对所得数据进行三维模型设计,设计人员根据患者腿部及足部的模型形状,制作出足托矫形器的外形。

Shining_Food_3

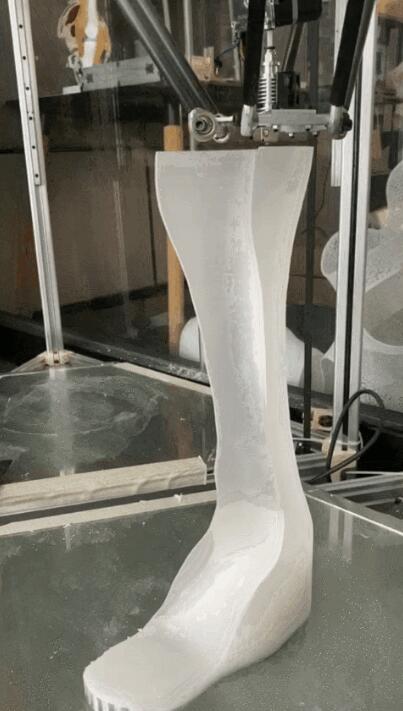

3D打印

将设计好的模型数据导入到桌面3D打印机中进行打印,基于3D打印技术的独特优势,可一次成型制作出实物。

Shining_Food_4

block 3D数字化医疗辅具应用优势

对于医生和矫形技师来说

  • 3D数字化的康复辅具定制流程,可大幅度减少制作工序的复杂度,提高辅具定制效率,降低材料定制成本,并且能够为患者提供匹配度更好的康复辅具。
  • 三维扫描获取人体数据,可以减少人工测量时的尺寸误差,提高模型数据精度的准确性,让其更加贴合人体、佩戴更加舒适、支撑和矫治效果更好。

对于患者来说

  • 免接触式扫描,避免人工取样时对患者造成二次伤害,让患者更舒适
  • 3D打印技术可以缩短制作周期,加快诊疗流程
  • 3D数字化技术,可提高辅具产品与患者身体结构的匹配度,提升诊疗效果

随着精准化医疗的不断推进,3D数字化技术在矫形器、假肢等医疗康复器具领域的应用,不仅是为制造康复辅具提供一种方式,促进康复辅具的设计创新、提高定制化水平等,还对医疗辅具行业由传统制作向个性化、精准化发展带来巨大的推动性作用。

l 案例来源:先临三维
