3D打印可伸缩景观桥亮相上海宝山

7月5日,中国首座运用3D打印技术制造的可伸缩景观人行桥亮相上海。该项目位于上海宝山区一号创新带交运智慧湾科创园,3D打印的景观伸缩桥作为连接沿河步行道与高线廊道,是跨越园内湖的必经之路。

会做“仰卧起坐”的桥

block 探索3D打印智能建造的可能性

这座桥的名字是“万年轮”,桥长9.34米,宽1.5米,高1.1米,桥仅重850公斤。桥的开启状态可通过手机蓝牙可控制,按下按钮,只需一分钟就能将其打开,供人通行使用。桥可同时承载20人,安装有重力自动预警系统。

brige_1

“万年轮”为什么可以实现伸缩、卷曲这样的高难度“动作”呢?这与其设计及材料密切相关。

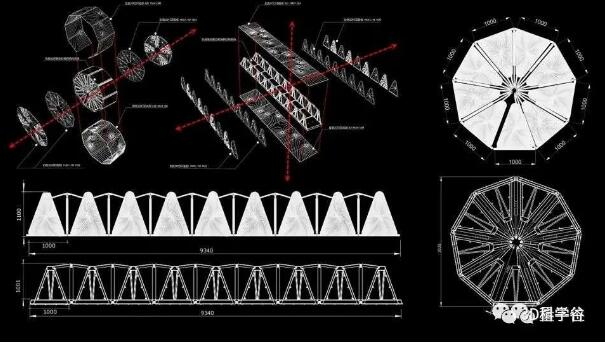

“万年轮”有9张可伸缩面板构成桥身,36张三角形面板构成桥侧扶手,17张四边形面板则组成桥的正反两面。

这座桥所有的材料都是由3D打印完成的。整体结构如下:

brige_2

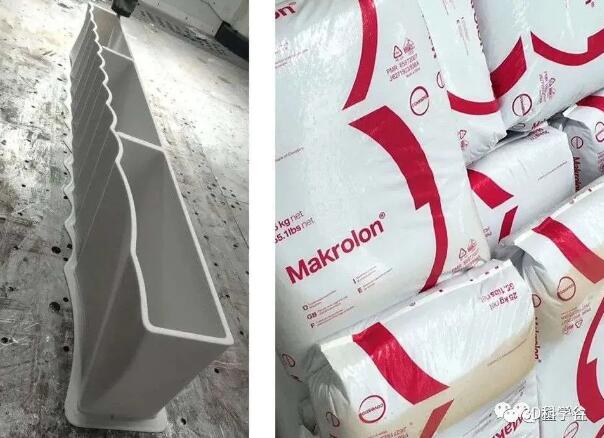

这座桥的打印材料是一种由聚碳酸酯与玻璃纤维混合而成的PC复合材料。聚碳酸酯同时也是环保材料,即使是多年磨损之后也能回收再造,不会污染环境。

brige_3

桥身部件打印时采用了基于材料挤出工艺的FDM 设备,仅需3天,就能将所需材料全部打印完成。

“万年轮”对外开放后,引起了网友的热议。面对网友对于3D打印“万年轮”实用性的质疑,建筑设计团队表示:3D打印在过去几年建造行业实现的绝大多数案例仅用于示范目的。3D打印工程应用能否不再作为一个静态展示,而是更具互动性与功能性?作为本案探索的一个起点,我们希望以此尝试新的智能建造可能性。

block 设计灵感来源于国画大师

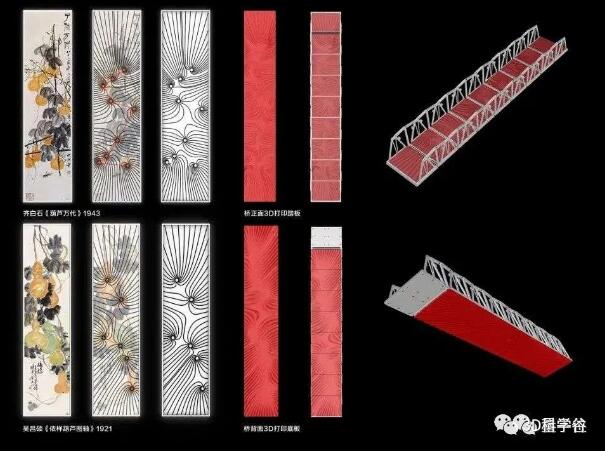

这座桥的设计团队来自BLUA建筑事务所的朱回然,陈海标两位建筑工程师。他们表示,桥面的设计灵感来源于两位国画大家:齐白石和吴昌硕的作品。

brige_4

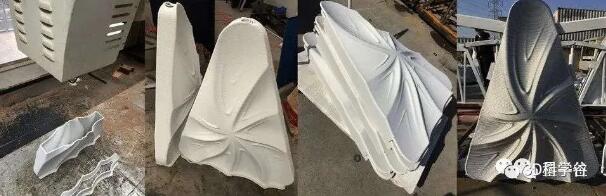

通过非线性算法,他们将两幅画数字化成流线式样,并最终以3D打印的形式呈现出来。这一设计首先增加了人行走的摩擦稳定性,起到了防滑的作用。而最终的效果也仿佛旧画新生,充满了独特的设计美感。

brige_5

这种设计感也体现在夜晚,桥侧扶手里的LED灯点亮之时。

brige_6

更多有关材料挤出工艺3D打印技术的数字化制造应用,请前往3D打印塑料白皮书(第二版)
