激光粉末床熔融原位形成氧化物弥散强化NiCrFeY合金的组织和力学性能研究

谷专栏

以下文章来源于Advanced Powder Materials ,作者APM

氧化物弥散强化(ODS)高温合金因具有优异的高温力学性能和良好的抗辐射能力而被广泛应用于航空飞行器耐热结构件和核反应堆抗辐射部件。由于航空飞行器和核反应设施中个性化复杂零件的应用日益增长,催生了对增材制造ODS高温合金零件的应用需求,所以ODS高温合金零件逐渐开始使用激光粉末床熔融(Laser powder bed fusion, LPBF)制备。ODS高温合金原料通常由纳米氧化物和预合金粉末机械混合而成,在混粉过程中不可避免地造成纳米氧化物粒子的团聚。并且,氧化物粒子与基体之间的晶格参数和弹性模量失配,往往导致粒子与基体界面结合较差而形成缺陷。

中南大学陈超副教授团队联合中山大学黄洪涛副教授团队,在相关研究中使用激光粉末床熔融技术在特定氧含量的腔体中成形钇掺杂的NiCrFe合金,在成形合金中原位生成了大小均匀且弥散分布的Y2O3粒子,研究了LPBF成形NiCrFeY合金的显微组织演变,表征了Y2O3颗粒的形貌、分布和晶体结构,验证了合金的室温及高温力学性能。为增材制造原位形成氧化物弥散强化的合金提供了新思路。

本期谷.专栏将分享这项研究中的创新点。

Material_Artical研究团队针对增材制造过程中原位形成氧化物弥散强化的NiCrFeY合金的研究论文发表在Advanced Powder Materials期刊。

block 创新点

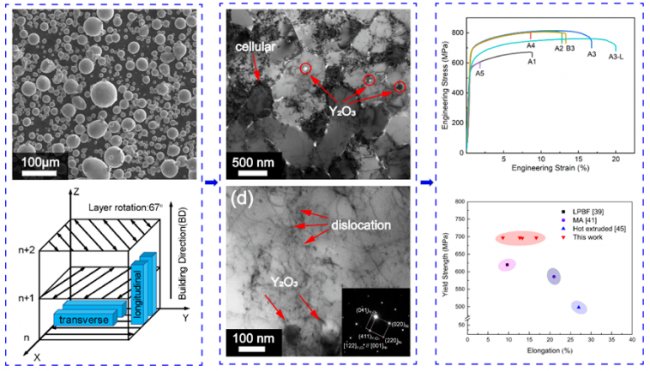

Material_Artical_1图1 增材制造成形NiCrFeY合金的组织及性能

1. 验证了钇掺杂的镍基合金在增材制造过程中原位形成了均匀弥散分布的Y2O3纳米颗粒。

通过TEM证实了YY2O32O3粒子在基体中的原位形成,Y2O3粒子主要分布于胞状组织的边界并钉扎了大量的位错,平均尺寸约为50 nm。

Material_Artical_2图2 TEM定性确定了NiCrFeY合金内原位形成的Y2O3粒子

Material_Artical_3图3 LPBF成形ODS NiCrFeY合金内原位形成Y2O3粒子的示意图

2. LPBF原位成形的ODS镍基合金具有优异的高温力学性能

由于合金中高密度位错和小角度晶界以及纳米Y2O3粒子的共同作用,使LPBF成形的NiCrFeY合金在室温下的抗拉强度为815 MPa,在600 °C下的抗拉强度为563 MPa,在800 °C下的抗拉强度为256 MPa

Material_Artical_4图4 LPBF成形ODS NiCrFeY合金的工程应力-应变曲线

block 结论

LPBF成形NiCrFeY合金的致密度在17.4-66.7 J/mm3激光能量密度区间时随能量密度的增加而增加,在66.7-222.2 J/mm3随能量密度的增加而降低,在66.7 J/mm3能量密度时获得最高致密度为99.6%。能量密度输入不足时,导致粉末未充分熔融而容易形成未熔缺陷,能量密度过高时,由于熔池剧烈扰动使得卷入的气体未及时溢出基体而增加了合金中的气孔缺陷。

LPBF成形的NiCrFeY合金内晶粒为近等轴状,沿沉积方向被拉长,晶粒内部存在大量胞状组织和高密度位错,小角度晶界占比为66%。NiCrFeY合金内的钇元素在SLM过程中原位生成了Y2O3粒子,粒子位于胞状组织边界,平均尺寸约为50 nm,体积分数占0.53%。

Y2O3粒子和高密度位错以及小角度晶界的共同作用使合金具有优异的力学性能,室温抗拉强度为815 MPa,延伸率为16.7%,在600 °C和800 °C下抗拉强度分别为563 MPa和256 MPa。

以上论文得到了广东省重点研发计划资助项目(2019B010943001)、湖南省科技成果转化与产业化计划(2020GK2031)、湖南省高新技术产业科技创新引领计划(2020GK4018)、中南大学粉末冶金国家重点实验室、国防工业核材料创新中心基金(编号:ICNM-2020-YZ-02)等的支持。

l 作者信息

第一作者:徐瑞锋,耿赵文(共同一作)

通信作者:陈超,黄洪涛

知之既深,行之则远。基于全球范围内精湛的制造业专家智囊网络,3D科学谷为业界提供全球视角的增材与智能制造深度观察。有关增材制造领域的更多分析,请关注3D科学谷发布的白皮书系列。

l 谷专栏 l

欢迎高校及科研机构、企业科学家加入谷专栏,与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果,欢迎扫描下方图片二维码提交您的信息。

谷专栏


白皮书下载 l 加入3D科学谷QQ群:106477771
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源3D科学谷 l 链接到3D科学谷网站原文。

分享:

你可能也喜欢...
