铂力特助力九州云箭可回收液氧甲烷发动机增材制造

谷专栏

近日,由九州云箭出品的龙云液氧甲烷发动机完成了系列可靠性热试车考核。在该项目中,铂力特为九州云箭打印了旋转机械零部件、燃烧装置零部件以及发动机管路等零部件。

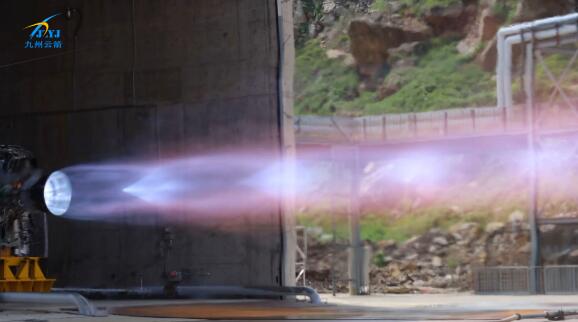

BLT_jiuzhou可靠性热试车画面

旋转机械、燃烧装置是液氧甲烷发动机的核心部件,其品质好坏对发动机整机性能和可靠性至关重要。其中旋转机械零件的特点是控形难度高、流道表面粗糙度要求较高、零件局部结构后处理工艺难度较大。

Part_BLT_jiuzhou_2旋转装置示意图

燃烧装置结构较为复杂,强度要求高,工艺要求较高。零件需要在高温或低温条件下工作,因此对零件的耐高温性的要求较高。

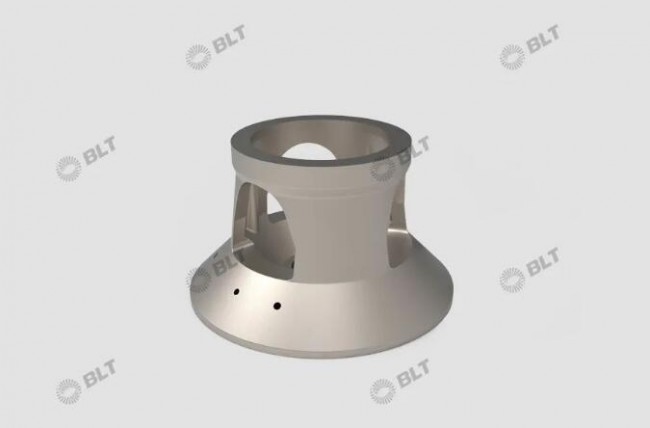

Part_BLT_jiuzhou_3燃烧装置示意图

发动机管路使用金属3D打印技术生产制造,可突破原有设计边界,实现零件的结构优化和轻量化,提高整机工作可靠性。

在打印前期,铂力特产品团队对所需零件的服役条件进行了充分的分析,选用了抗疲劳、耐腐蚀性良好的高温合金作为零件的材料,并根据零件的工艺特征确定了零件的尺寸、力学性能等关键数据,确保成形零件满足技术要求。基于对上述零件打印指标要求的分析,最终确定使用BLT-S400、BLT-S515、BLT-S600进行生产。

BLT-S400采用三激光器,成形效率高,且配置的智能模块让生产过程更智能、便捷。三光BLT-S400具有刮刀扭矩监测功能和铺粉质量检测功能等,可以自动识别打印过程中刮刀和铺粉的异常情况,在高效生产的同时保证零件的成形质量。

BLT-S515的成形尺寸为500mm×500mm×1500mm,突破高度极限,适合长轴结构零件。BLT-S600成形尺寸达到600mm×600mm×600mm,适合回转体结构零件。BLT-S515和BLT-S600的铺粉质量检测功能,可以识别打印过程中的多种铺粉异常情况,并根据数据库形成智能修复方案,保证零件成形质量;此外,BLT-S515和BLT-S600还具备多光束无缝拼接功能,可以保证各区域零件成形质量一致,确保成形零件的质量精度达到航天应用的品质要求。
