西工大新研究为空天损坏替换件的增材制造优化设计提供新方向

在航空航天领域,零部件的应急保障、修复和替换是增材制造的重要应用方向。在此应用背景下,通常难以配备多种不同牌号的金属粉末,多数时候不得不使用异种材料原位替换件。此外,受有限检测设备和检测时间的影响,要求替换件的功能、性能要与原件保持一致。而拓扑优化技术与增材制造技术结合,可以发挥材料与结构的承载潜力,为航空航天飞行器结构轻量化、高性能的发展提供有效途径。

西北工业大学航宇材料一体化设计与增材制造装备技术国际联合研究中心针对异种材料原位替换件,提出增材制造损坏替换件拓扑优化设计方法,并以机用散热风扇为例开展应用研究,形成研究成果《增材制造损坏替换件拓扑优化设计方法》,发表在《航空工程进展》2024年第15卷第1期。

xigongda_BLT▲ 相关研究论文

在该研究中,研究人员以某机用散热风扇为例,在分析散热风扇结构、性能、服役环境等基础上,提出优化设计要求并构建拓扑优化列式,基于密度变量法对优化问题进行灵敏度分析推导。根据工程实际建立散热风扇优化设计模型,基于异种材料拓扑优化设计结果开展模型重构并进行力学性能校核,并对重构优化设计方案进行3D打印加工验证。最终,替换件设计方案达到了散热风扇总质量和转动惯量基本保持不变且满足材料刚度和强度的设计要求。因此得出结论:在异种材料增材制造损坏替换件拓扑优化中将约束定义为在原件相关数据附近小幅波动,即区间约束,能够有效实现设计意图。
铂力特为此次研究提供了设备与技术支持。试验所用的散热风扇替换件重构模型由合肥中科重明科技有限公司利用铂力特BLT-S310粉末床激光熔融3D打印设备进行增材制造。铂力特与课题组积极沟通,根据研究需要多次就叶片的结构优化设计问题与课题组进行探讨,并提供成形工艺参数建议,协助客户圆满完成样件加工,保证试验的正常进行。

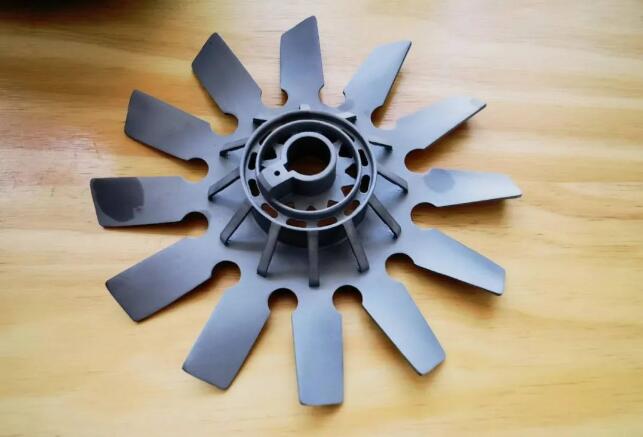

part_BLT▲利用铂力特BLT-S310设备3D打印的散热叶片

多年来,铂力特致力于与众多高校及科研院所开展试验合作,推动金属3D打印技术的前沿研究以及其在工程领域内的应用。截止目前,铂力特已支持清华大学、西北工业大学、上海交通大学、浙江大学、中国科学院等高校及科研机构用户在航空航天、医疗、汽车等应用领域,新材料、新结构、新应用等方面形成了多项研究成果。
