近日，香港城市大学吕坚院士与哈尔滨工业大学孟松鹤教授合作，创新性地提出了一种4D打印陶瓷的新策略。
相关研究成果《Additive manufacturing of fiber-reinforced electrically driven precursors and their derived ceramics》发表于Materials Science and Engineering: R: Reports。
论文链接：
https://doi.org/10.1016/j.mser.2026.101258
研究背景
陶瓷材料具有耐高温、耐腐蚀和高强度等优势，在航空航天、能源装备和极端环境结构件中具有重要应用价值。但传统陶瓷加工难、脆性大，复杂结构制备仍然受限。
4D打印为陶瓷结构制造提供了新的思路：打印后的结构可以在外界刺激下发生预设形变，从而实现可编程功能响应。
前驱体转化陶瓷（PDCs）因前驱体分子结构可调、可加工性好、裂解温度相对较低，成为4D打印陶瓷的重要材料体系。不过，现有技术仍面临两个问题：一是响应外界激励多依赖热驱动，在真空、外太空等对流换热受限环境中适应性不足；二是裂解过程中容易产生孔隙和缺陷，导致最终陶瓷的力学性能仍有提升空间。
主要内容
针对上述问题，研究团队设计了纤维增强、导电的可打印陶瓷前驱体墨水。
在前驱体中引入纤维相，使材料同时具备可打印性、导电性和力学增强潜力。其中，短切碳纤维在挤出打印过程中沿打印方向取向，有助于提升结构强度；导电增强碳纳米纤维构建导电网络，使前驱体在响应热激励的基础上，能够响应电刺激产生焦耳热，触发形状记忆回复。

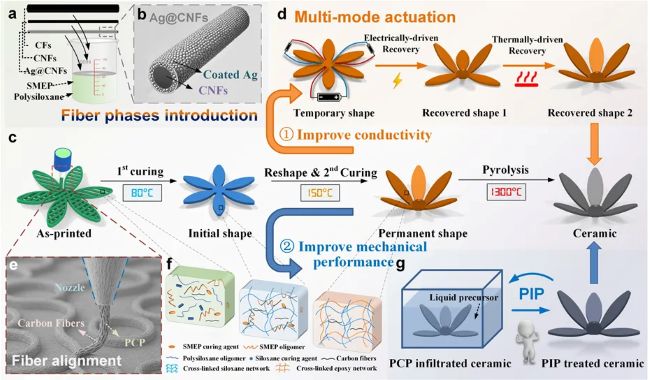

图1. 陶瓷前驱体的合成、打印、重构、热/电驱动形状回复及陶瓷化
热/电多模驱动
前驱体体系在保持原有重赋形和形状记忆特征的基础上，实现在热激励或电激励完成形状回复。相比传统热驱动，电驱动依靠材料内部导电网络产生焦耳热，响应更直接，也更便于实现局域和远程控制。
图2. 兼具导电和纤维顺向排布的直写打印墨水合成与性能表征

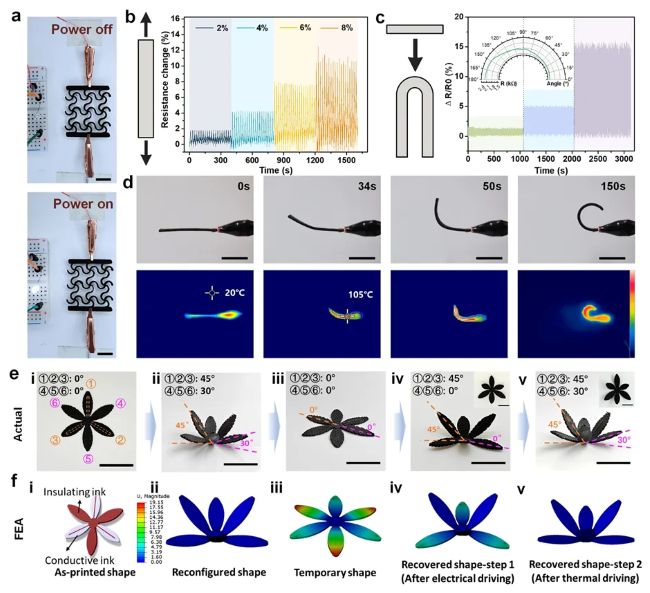

图3. 电/热驱动集成与重复性/FEM验证
力学性能提升
完成形状编程后，打印结构经高温裂解转化为陶瓷。
研究发现，纤维引入能够提高陶瓷产率并降低尺寸收缩，但过量引入会导致更多孔隙和缺陷削弱力学性能。团队进一步引入PIP工艺。通过将液态前驱体浸渍入陶瓷内部孔隙，并在后续裂解中转化为陶瓷，从而实现致密化和增强。

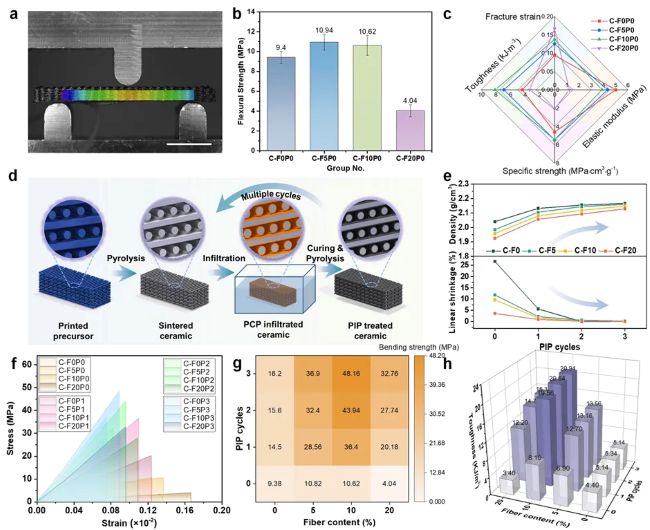

图4. 纤维增强与PIP协同后的打印陶瓷力学性能
总结
该工作建立了一种从前驱体设计、直写4D打印、热/电双模式驱动到高温烧结陶瓷和PIP增强的一体化制造策略。多尺度导电纤维网络拓展了4D打印陶瓷的驱动方式，纤维取向增强与PIP致密化共同提升了打印陶瓷的力学可靠性。该策略有望用于航空航天、复杂轻质结构和极端环境服役等领域。
l 谷专栏 l
欢迎高校及科研机构、企业科学家加入谷专栏，与业界分享对推动增材制造发展起关键作用的共性基础科研与应用成果，欢迎扫描下方图片二维码提交您的信息。
网站投稿 l 发送至2509957133@qq.com
欢迎转载 l 转载请注明来源3D科学谷
