3D打印与液压行业白皮书第三版

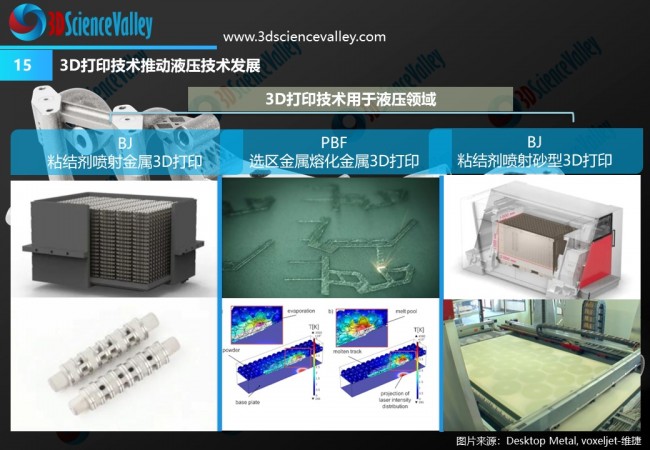

3D打印在液压歧管以及液压阀芯的制造方面具有独特的优势。主要应用的3D打印技术有选区激光熔化金属3D打印技术,粘结剂喷射金属3D打印技术。

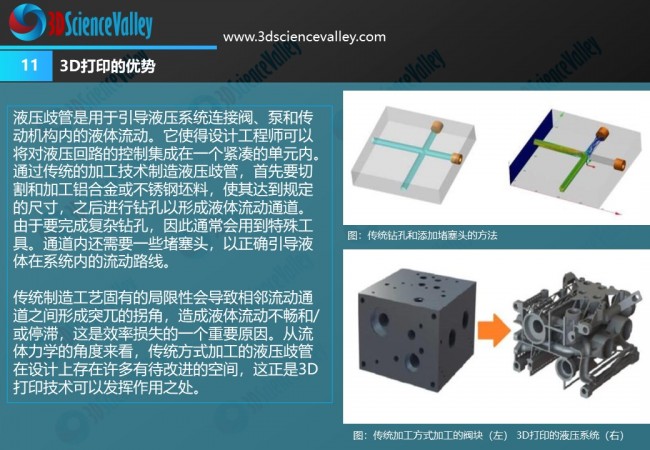

采用传统方式制造液压阀时,首先要从一个金属块开始,通过传统制造方法将金属块修整为所需外形,然后钻出供液压流体流通的内部管路。而想要精确地钻出这些管路非常困难,管路需要在特定点准确交汇,但在一些“盲”钻位置上,管路时常无法精确对准。此外,钻洞时需要开工艺孔并在最后加以密封,这就导致组件有可能在工艺孔的位置发生泄漏。传统液压阀块为规则的长方块状结构,而3D打印液压歧管带给人的最直观印象是不再是规则的阀块,而是一组具有不规则形状的“管道”。经过设计优化的3D打印液压歧管,将显著减轻重量,提高流体流动效率。

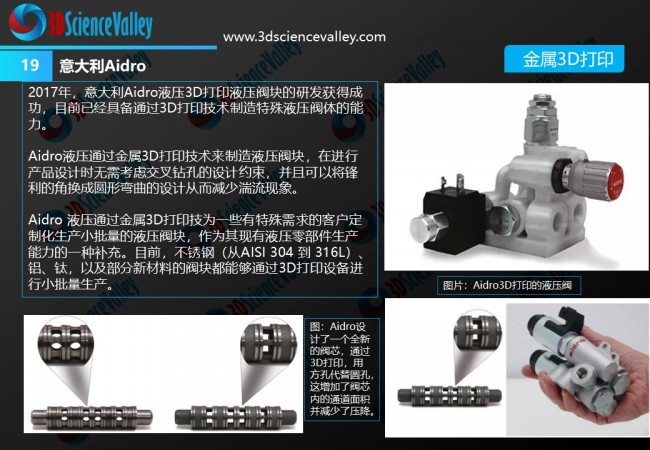

当使用传统铸造+CNC机加工制造方法生产时,液压阀芯通常必须由多个机加工部件组装而成。由于需要多个零件组成,制造过程要研究零件加工的每一工序,以确保同轴度、圆跳动和圆柱度的要求,保证零件的合格率。借助3D打印技术,每个液压阀芯都可以作为单个零件而不是多个组件进行整合和打印,由于无需用户输入即可一次打印数千个,从而降低装配劳动力成本。

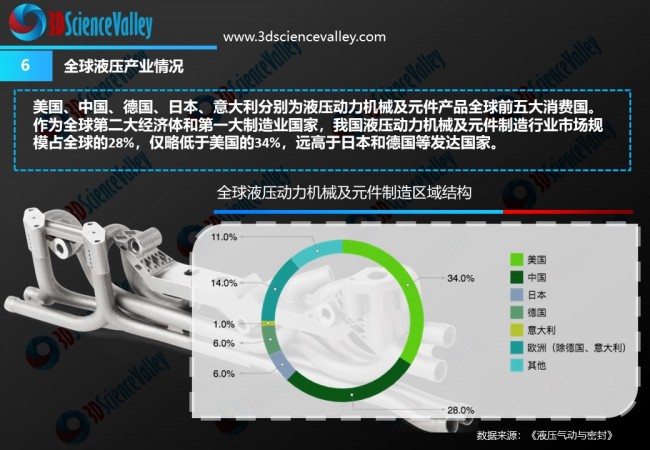

3D科学谷在第三版《3D打印与液压行业白皮书》中,结合液压传动市场,剖析了3D打印技术在其中的应用优势,揭示3D打印技术在这一细分领域的应用发展趋势。

whitepaper_Hydraulic_V3_Cover1

whitepaper_Hydraulic_V3_Cover2

whitepaper_Hydraulic_V3_Cover3

whitepaper_Hydraulic_V3_1

whitepaper_Hydraulic_V3_2

whitepaper_Hydraulic_V3_3

whitepaper_Hydraulic_V3_4

whitepaper_Hydraulic_V3_5

whitepaper_Hydraulic_V3_6

whitepaper_Hydraulic_V3_7

whitepaper_Hydraulic_V3_8

whitepaper_Hydraulic_V3_9

whitepaper_Hydraulic_V3_Cover4

whitepaper_Hydraulic_V3_10

whitepaper_Hydraulic_V3_11

whitepaper_Hydraulic_V3_12

whitepaper_Hydraulic_V3_13

whitepaper_Hydraulic_V3_14

whitepaper_Hydraulic_V3_Cover5

whitepaper_Hydraulic_V3_15

whitepaper_Hydraulic_V3_16

whitepaper_Hydraulic_V3_17

whitepaper_Hydraulic_V3_18

whitepaper_Hydraulic_V3_19

whitepaper_Hydraulic_V3_20

whitepaper_Hydraulic_V3_21

whitepaper_Hydraulic_V3_22

whitepaper_Hydraulic_V3_23

whitepaper_Hydraulic_V3_24

whitepaper_Hydraulic_V3_25

whitepaper_Hydraulic_V3_26

whitepaper_Hydraulic_V3_27

whitepaper_Hydraulic_V3_28

whitepaper_Hydraulic_V3_28-1

whitepaper_Hydraulic_V3_29

whitepaper_Hydraulic_V3_30

whitepaper_Hydraulic_V3_31

whitepaper_Hydraulic_V3_32

whitepaper_Hydraulic_V3_Cover6



whitepaper_Hydraulic_V3_Cover7

l 白皮书pdf 文件下载方式 l
3D科学谷QQ读者群-群文件(2个工作日内上传)
群号:106477771
https://formnext-pm.hk.messefrankfurt.com/shenzhen/zh-cn/facts-figures/whitebook.html
