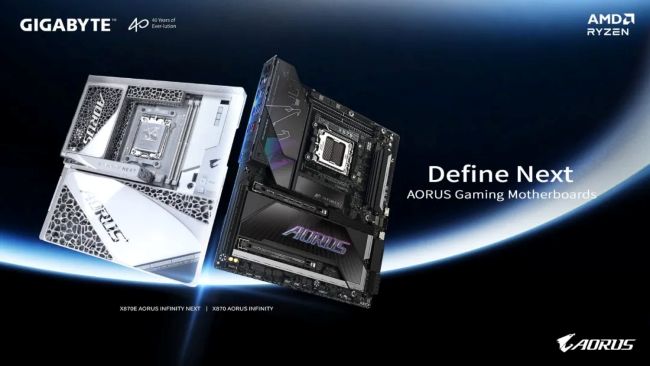

2026年6月，在COMPUTEX 2026展会中，以制造主板闻名的厂商技嘉（GIGABYTE），向外界呈现了一款在散热设计层面突破传统边界的40周年纪念旗舰——X870E AORUS INFINITY NEXT。这款产品最值得留意的技术特征在于，它首次将金属3D打印散热结构作为关键设计要素，引入消费级主板领域。
在下一代PC硬件功耗大幅度攀升的技术背景下，传统散热技术已逼近物理极限。技嘉将金属3D打印技术作为高端PC主板的散热解决方案，无论对消费级主板应用端，还是对于增材制造产业链而言，都是一个不应被忽视的信号。
© GIGABYTE 技嘉
PC散热的临界点
我们首先通过一组数据，快速感受一下消费级PC硬件所面临的散热压力。
AMD在2026年4月发布的Ryzen 9 9950X3D2双X3D缓存台式处理器，其官方TDP（热设计功耗）为200W。但据媒体报道，该处理器的封装功耗（PPT）高达250W，在多核心高负载测试中温度可达95–96°C。面对这样的散热压力，传统风冷已经不堪重负。
英特尔方面的情况更为激进。据多方报道，Intel下一代桌面旗舰平台Nova Lake-S的双计算芯片版旗舰型号，极限满载功耗超过700W，相比现款旗舰酷睿Ultra 9 285K极限解锁状态下约370–400W的功耗几乎翻倍。来自TweakTown的报道进一步指出，52核型号在完全解锁状态下需要700–800W的功耗，仅最高端的900系列主板才能支持其全部性能释放，其中关键是主板必须具备先进的电压调节模块（VRM）设计和更强的VRM散热能力。
显卡领域同样面临功耗激增。英伟达GeForce RTX 5090公版TDP为575W，但在高负载游戏或AI推理场景下，实际功耗可触及600W，瞬时峰值甚至接近900W。
AI芯片领域的局部热流密度同样正逼近物理极限。据北美智权报的分析，当前先进制程芯片的局部热流密度正逼近1 kW/cm²级别。如果将太阳表面每平方厘米的辐射功率约合6kW作为参照，也就是说，芯片某些区域的发热强度已接近太阳表面辐射功率的六分之一。传统气冷方案已无法将结温维持在安全范围，成为制约HPC系统稳定性的最大瓶颈。
技嘉的回应：3D打印散热架构
功耗越高，热流密度越大，而热流密度越大，对热管理方案的要求就越高。与火箭发动机、AI数据中心等应用领域类似，当传统散热方案逼近极限时，金属3D打印技术凭借实现复杂结构设计与结构功能一体化的优势，成为业界探索颠覆性散热方案的重要载体。技嘉此次在旗舰主板中亮出的金属3D打印技术，正是这一路径的体现。
据技嘉官方消息，技嘉这次发布的X870E AORUS INFINITY NEXT是其产品序列中的旗舰型号，专为最新AMD Ryzen 9950X3D2处理器打造，搭载64相供电设计，整合低轨卫星与数据中心级Quad OptiMOS技术，最高可提供5,120安培总电流。该主板采用火箭推进器等级散热材料，其创新的AI Gyroid M.2散热结构仅能通过3D金属打印实现，最高可提升44%的散热表面积。搭配3D打印均热板与蜂巢式金属背板，形成了从供电区域、固态硬盘区域到背板的立体化散热架构。
AI Gyroid M.2散热器
这是主板上最受关注的3D打印部件，覆盖在M.2区域。它采用了一种被称为Gyroid的TPMS（三周期极小曲面）几何结构。该结构创造了一个类似海绵的自支撑晶格网络，内部连续曲面最大化了热交换面积，同时保持了极佳的结构强度和流体渗透性。据技嘉官方数据，该散热器散热表面积最高可提升44%。
TPMS结构几乎无法通过传统制造工艺实现，金属3D打印已成为航空航天等多个领域探索TPMS结构的制造技术。值得注意的是，这类结构的性能高度依赖于结构参数的精确优化，技嘉在新闻稿中表示其通过AI算法对结构布局进行了优化，这体现了“AI驱动设计+增材制造”组合在该领域的初步探索。
3D打印金属均热板

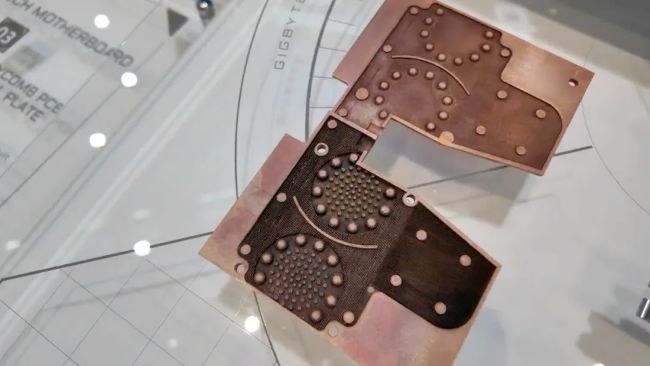

据技嘉官方资料，X870E AORUS INFINITY NEXT首次在主板上集成了3D打印金属均热板系统，散热能力可达100W以上。从散热物理学的角度看，3D打印均热板的技术价值在于将吸液芯结构从二维平面升级为三维全向网络，使传热工质可在任意方向上被持续泵送，实现更均匀的温度分布。
来源：Paul’s Hardware
蜂巢式金属背板
采用六边形蜂巢结构的3D打印金属背板，据技嘉称刚度为同等厚度普通背板的三倍，同时气流面积最高可提升45%。这一设计的深层逻辑在于结构-散热功能一体化。背板中的六边形蜂巢既是材料力学上的最优轻量化拓扑形态，在空气动力学层面也属于对流传热的较优几何，两类需求在蜂巢结构上实现了统一。
这三个组件均为金属3D打印增材制造，构成了技嘉所称的“航天科技与数据中心级散热架构”。
可能的增材制造合作方

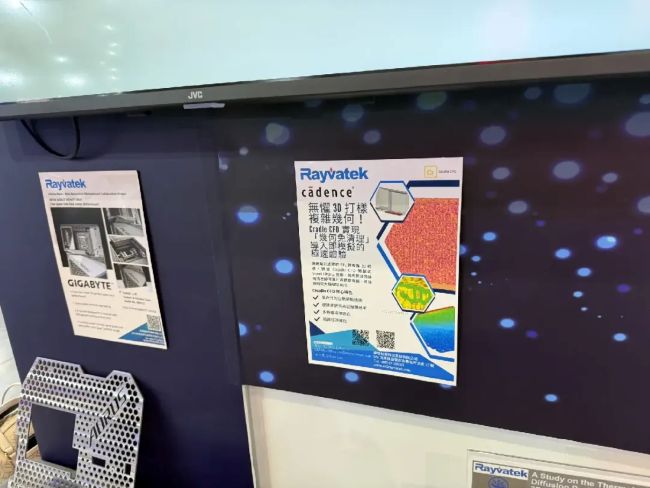

根据3D科学谷的市场观察，在COMPUTEX 2026展会同期，来自中国台湾的参展企业Rayvatek也展示了其金属3D打印均温板和散热解决方案。
来源：Hardware Busters

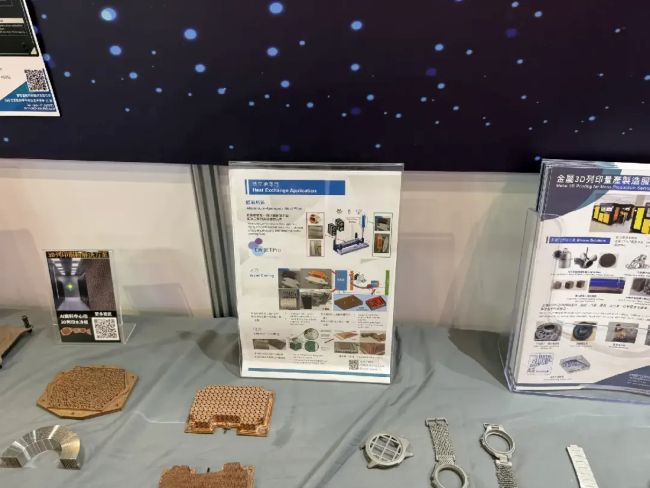

值得关注的是，有媒体报道称，Rayvatek重点展示了一个三方合作项目，涉及Rayvatek、技嘉和CC Wang Lab，该项目被称为业界首款金属3D打印航天技术级主板散热架构。
来源：Hardware Busters
该项目专注于将先进的热结构直接集成到主板设计中，利用增材制造技术在最小化空间占用的同时优化冷却效果。随着主板和AI加速器热负载持续上升，此类方案对未来工作站和服务器平台的重要性将日益凸显。报道还指出，将结构和散热功能整合到单一组件中是金属3D打印的关键优势之一，使工程师能够在减少零件数量的同时全面提升性能。
从多方信息交叉信息来看，Rayvatek很可能是为技嘉旗舰主板提供金属3D打印散热方案制造的合作伙伴。Rayvatek在航空航天领域积累的技术经验，尤其是复杂晶格散热结构的制造能力，被首次应用在消费级主板领域。
科学谷·视界
根据3D科学谷的市场洞察，2024年以来，3D打印热管理技术受到多领域应用企业、学术机构的重视，半导体/电子设备领域是3D打印散热技术的应用场景之一。该领域关注的典型3D打印散热技术方案为液冷板制造、均温板制造以及微通道散热。消费电子也属于其中的分支。

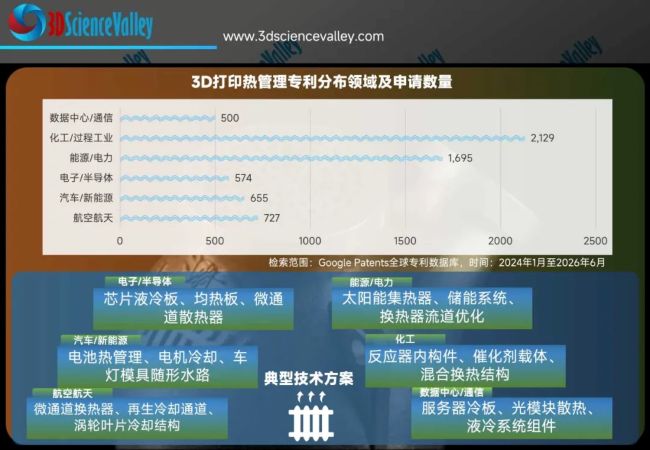

“ 3D Science Valley 白皮书 图文解析
”
虽然技嘉展示的这款旗舰级消费主板金属3D打印散热方案目前尚未有明确的量产计划公布，但是这次展示已让人们得以一窥下一代冷却解决方案可能的样子。
某海外视频博主在报道中称，技嘉这款主板仅是制造成本就约为3000美元，如果真上市销售，其价格会非常高。但是在散热挑战日益严苛的趋势下，随着3D打印技术成熟和成本下降，高端游戏PC、工作站等产品有望率先规模化应用3D打印散热组件，通过这一创新技术，探索自身的差异化竞争力。
知之既深，行之则远。基于全球范围内精湛的制造业专家智囊网络，3D科学谷为业界提供全球视角的增材与智能制造深度观察。有关增材制造领域的更多分析，请关注3D科学谷发布的白皮书系列。
