在高超声速飞行器内部，电子设备舱集成了导航、通信、飞控、电源管理等关键系统。舱内电子设备理想工作温度通常低于85℃，但飞行器长时间高速飞行时，外部气动热不断向内渗透，与设备自身发热形成叠加效应，导致舱内热量持续累积。在空间和重量被压缩到极致的前提下，如何为这些大功率电子设备提供高效、轻量化的热管理方案，成为设计中的关键难题。
根据3D科学谷的市场观察，近日，约翰霍普金斯大学应用物理实验室（APL）近期发布了一项名为为SPEAR（Smart Phase-change Enhanced Re-entry）的热管理技术。该技术通过金属3D打印一体成型紧凑型相变散热器，有望为高超声速飞行器、太空系统、射频电子设备、发射器、拦截器以及其他瞬态或低占空比系统提供散热方案。
3D打印相变散热器与传统金属散热器并列展示
旨在帮助在尺寸和重量受限的系统中管理热量
© Johns Hopkins
相变材料与增材制造的结合
APL的SPEAR技术全称为“Smart Phase-change Enhanced Re-entry”（智能相变增强再入），其核心是将相变材料（PCM）与增材制造相结合，制造出紧凑、高容量的散热器。
相变材料的工作原理是利用其相变潜热，SPEAR内的相变材料在从固态转为液态时，能够吸收并储存电子元件或气动加热传递过来的大量热量，从而抑制温度峰值。
APL实验室的机械工程师指出，这种方案尤其适合高超声速、空间系统、射频电子、发射器以及其他瞬态或低占空比系统等场景。
相较于传统金属散热器，相变材料在熔化过程中能更高效地吸收和储存热量。APL实验室的高级机械工程师表示，这种方案在保持热容量的同时，可实现尺寸和重量减少超过50%。

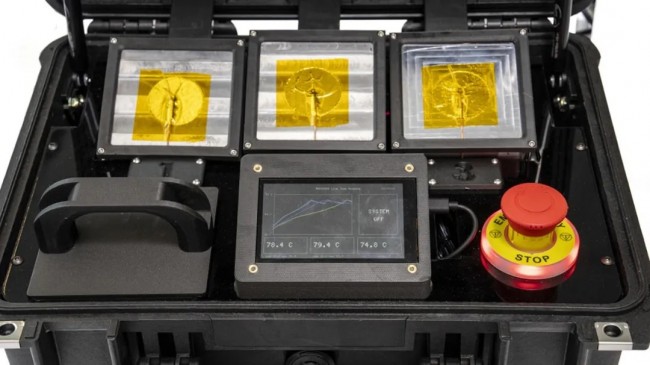

APL团队开发的集成测试单元可同时对多个散热器施加热量，使研究人员能够对比每种设计的具体性能表现。
© Johns Hopkins
增材制造带来的工程可行性
传统上，将相变材料封装进散热器通常涉及复杂的机加工零件装配工序，不仅成本高昂，密封性和可靠性也难以保证。
SPEAR团队则利用近年来的增材制造技术突破，直接一体化设计与制造了单件式的相变散热器。
增材制造-3D打印简化了组装流程，同时也使得内部腔体结构的设计更为灵活，并为相变材料的密封封装提供了工艺可行性。测试结果也证实，这些3D打印的散热器通过了无泄漏测试，验证了工艺的可靠性。
在验证阶段，团队以一款基准铝合金散热器为参照，制造了两个SPEAR散热器进行并列测试：
其中一个与增材制造铝合金散热器体积相同，用以展示相变设计在相同空间内能提供多少额外的热储存能力。另一个则被设计为在热容量上与铝合金散热器相当，用以展示在储存相同热量的情况下，尺寸和重量能减少多少。
集成测试与快速验证
除了散热器本身的制造，团队还自主开发了用于对比测试的集成测试单元。该单元可同时对多个散热器施加热量，并记录和显示由此产生的实时温度变化，以展示每种设计在相似条件下的响应情况。
值得注意的是，该演示单元的硬件、软件和封装也完全在APL内部开发完成。这种将设计、制造、测试与迭代集于一身的内部能力，加快了从概念到验证的进程。
SPEAR的实践表明，通过金属增材制造技术实现相变材料散热器的一体化封装，在技术上是可行的。其中重要的应用价值在于为高热流密度、瞬态工况下的热管理问题，提供了一种兼顾轻量化与热容量的工程路径。
